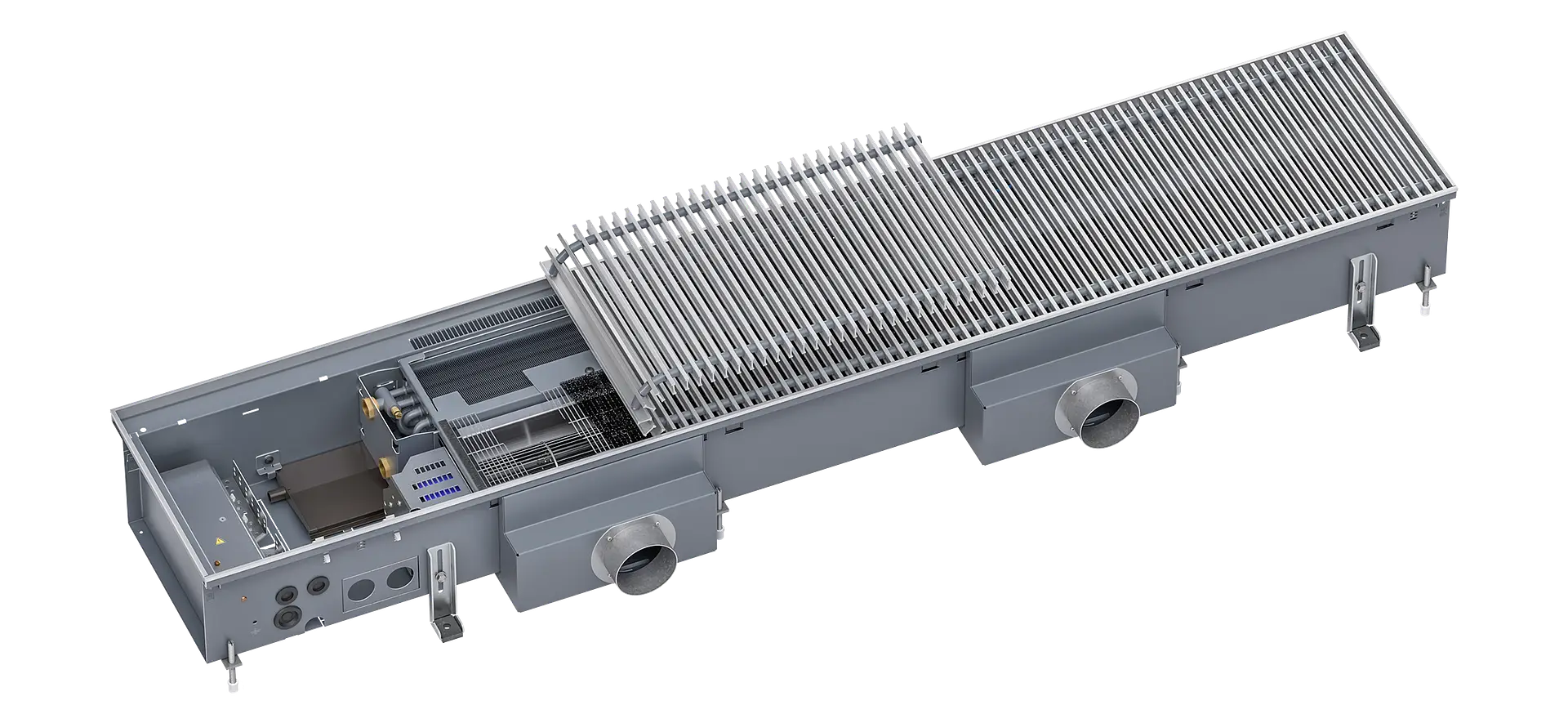

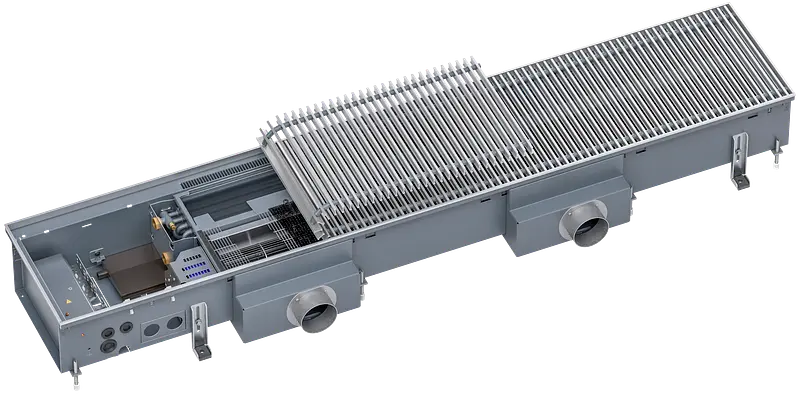

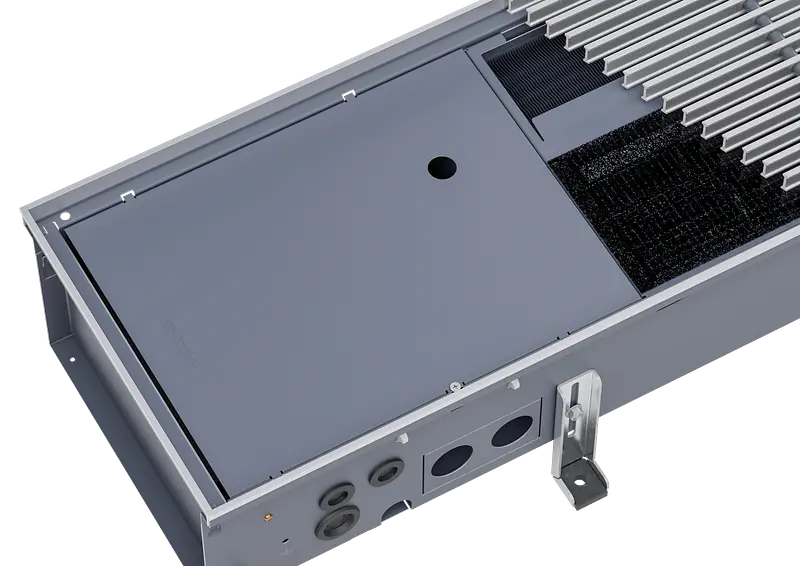

Katherm HK P

Unterflurkonvektoren können je nach Ausführung in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.

Die funktionsgerechte Baubreite (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Fußbodenaufbau und bestimmt zugleich die Leistungsfähigkeit des Unterflurkonvektors.

Über Leerteile, Säulenaussparungen, Winkel etc. können durchgehende Bänder realisiert werden.

2-Leiter-System

Bei dieser Ausführung steht – abhängig vom aktuell im Rohrleitungssystem anliegenden Medium (Kalt- oder Warmwasser) – die gesamte Wärmetauscherfläche zur Temperierung zur Verfügung. Die Umschaltung zwischen Heizen und Kühlen erfolgt zentral über das Gebäudemanagementsystem. Diese Variante eignet sich besonders für Anwendungen mit saisonaler Umschaltung und reduziertem Installationsaufwand.

4-Leiter-System

Diese Ausführung eignet sich für anspruchsvolle Klimatisierungskonzepte, bei denen jede Raumzone bzw. jedes Gerät individuell zwischen Heizen und Kühlen umgeschaltet werden kann. Durch die getrennte Führung von Heiz- und Kühlmedium bietet das System maximale Flexibilität und Komfort – ideal für Gebäude mit wechselnden Nutzungsanforderungen.

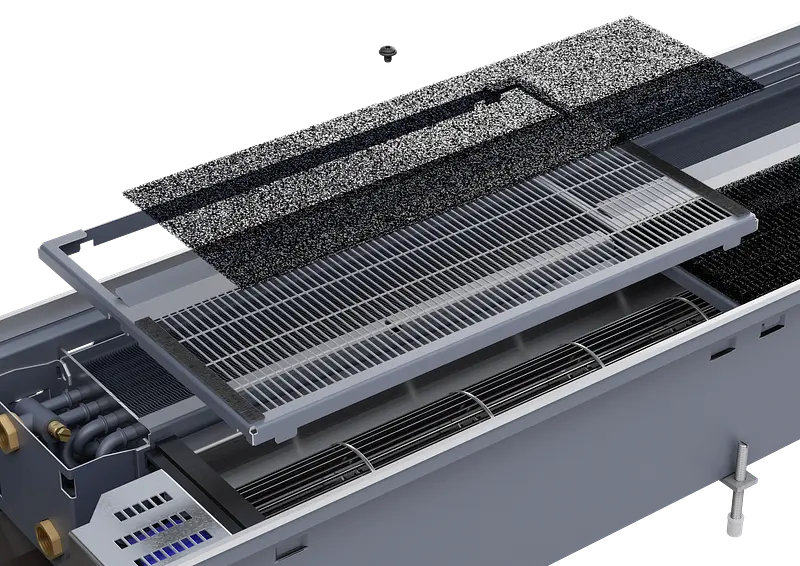

Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.

Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.

Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Geräts haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.

Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:

Elektromechanische Regelung

Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.

KaControl MC1

Unsere vollumfängliche Komfortregelung bietet erweiterte Steuerungsmöglichkeiten für einzelne Räume oder Gerätegruppen. Die Bedienung erfolgt wahlweise über ein Touch-Display oder über eine Weboberfläche. Dank bauseitiger 0-10 V-Ansteuerung oder gängiger Kommunikationsprotokolle wie Modbus RTU & TCP, BACnet und KNX ist diese Lösung optimal für alle GLT-Anwendungen geeignet.

• Die Wärme- und Kühlleistungen wurden gemäß DIN EN 16430 (Teil 1-3) unter praxisnahen Bedingungen auf Grundlage der DIN EN 442 ermittelt.
• Die Norm regelt die Leistungsmessungen in einheitlichen Standards, speziell von Unterflurkonvektoren.
• Gewährleistung der einheitlichen Vergleichbarkeit von unterschiedlichen Geräten
• Sicherheit in Planung und Auslegung

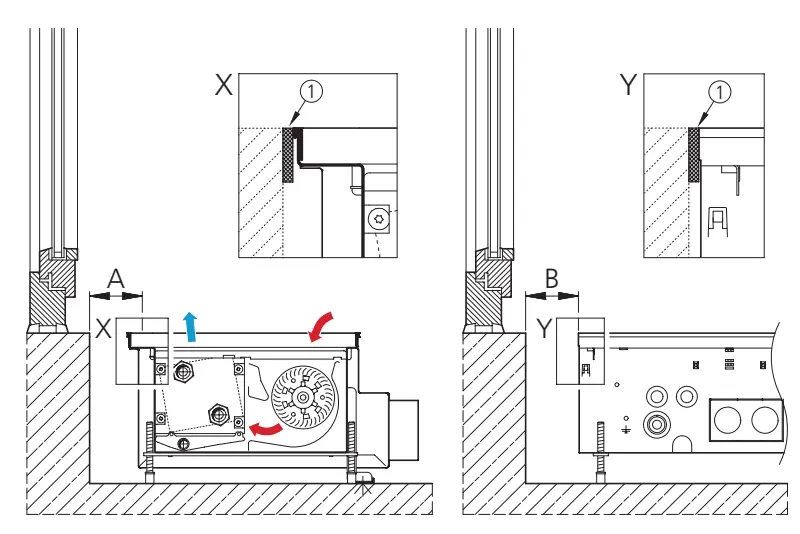

• direkt an der Fassade, ohne größeren Abstand (A, B)
• bauseitige Dehnfugen (1) vorsehen, um Zusammendrücken durch z. B. Estrich zu verhindern
• Anordnung Konvektor zur Fensterseite, Querstromventilator zur Raumseite
• effektive Kühlung und Heizung, besonders bei großen Glasflächen
• die aufsteigende Luft bildet eine Luftwalze, die zugfrei in den Raum strömt
• optimale Abschirmung sowie gleichmäßige Temperaturregelung im Raum

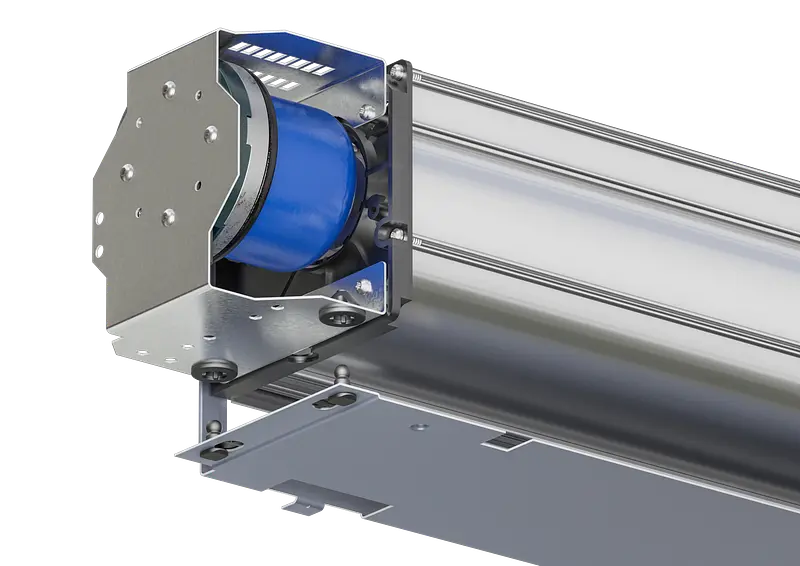

Die Geräte sind mit leisen, schalloptimierten EC-Ventilatoren ausgestattet.

Schalldruck- und Schallleistungspegel sind in den technischen Daten tabellarisch aufgeführt.

Der tatsächliche Schalldruckpegel hängt stark von:

• der Anzahl der Geräte;
• den akustischen Eigenschaften des Raumes ab.

Empfehlung: Die Auslegung sollte immer unter Berücksichtigung des zulässigen Schalldruckpegels im Raum erfolgen.

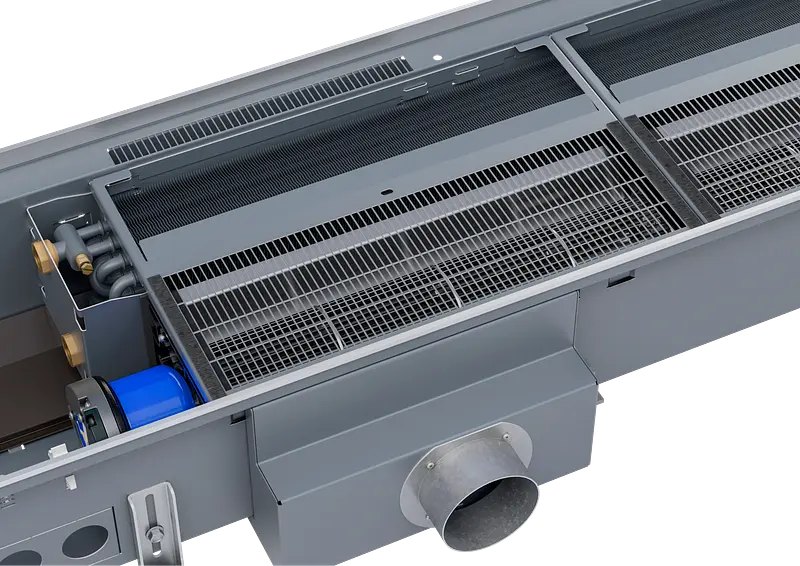

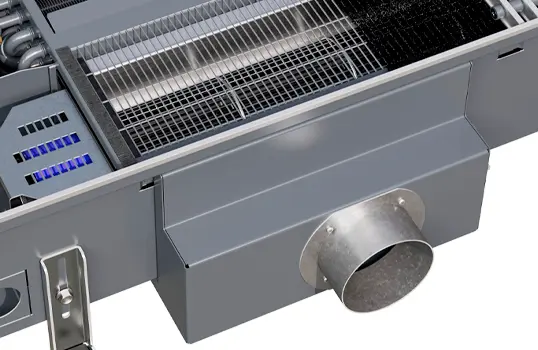

Unterhalb des Katherm HK angebrachte Zuluftmodule eignen sich hervorragend zur Einbringung von aufbereiteter Primärluft (Frischluft) in den Raum. Sie entweicht durch einen über die Länge des Unterflurkonvektors angeordneten Ausblasschlitz und vermengt sich vor dem Austritt in den Raum mit der vom Konvektor beheizten oder gekühlten Sekundärluft.

Eigenschaften:

• vermischung mit beheizter oder gekühlter Sekundärluft vor dem Austritt in den Raum
• geringe, turbulenzarme Austrittsgeschwindigkeit
• effektive Abschirmung vor Fensterflächen
• Heizen, Kühlen und Luftzufuhr werden effizient miteinander kombiniert

Merkmale:

• variable Anzahl der Module ist über die Kanallänge
• komfortale Einstellung der zugeführten Luftmenge über die variable Anzahl der Module und der verstellbaren Schieber
• pro Zuluftmodul können bis zu 60 m³/h Primärluft zugeführt werden

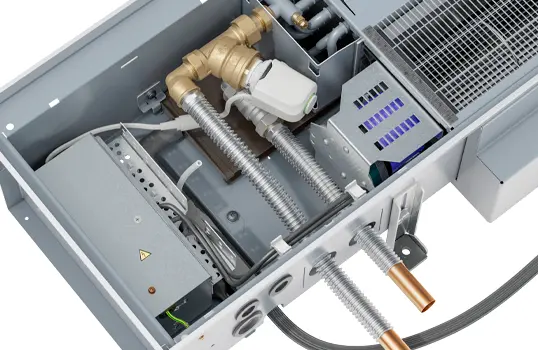

Für den vereinfachten hydraulischen Anschluss des Katherm HK sind verschiedene Ventilkits wählbar für den 2- und 4-Leiter Anschluss:

• voreinstellbares 2-Wege Ventilkit
• Differenzdruckunabhängiges (DDU) Ventilkit

bestehend aus Thermostatventil, absperrbare Rücklaufverschraubung und flexiblen Edelstahlwellrohren mit pressbaren Kupferfitting

• mit passenden Ventilstellantrieben für unterschiedliche Regelungsvarianten

• Katherm HK P sind konform zur maßgeblichen Hygienerichtlinie VDI 6022
• Ziel: Sicherstellung einer gesundheitlich unbedenklichen und hygienischen Zuluft
• gilt für Aufenthaltsräume wie Arbeitsplätze, Versammlungsräume, Pausenräume, Wohnräume, Sportstätten, Verkaufsräume

Der Katherm HK P erfüllt z. B. folgende Anforderungen:

• Luftfilter über Ansaugbereich

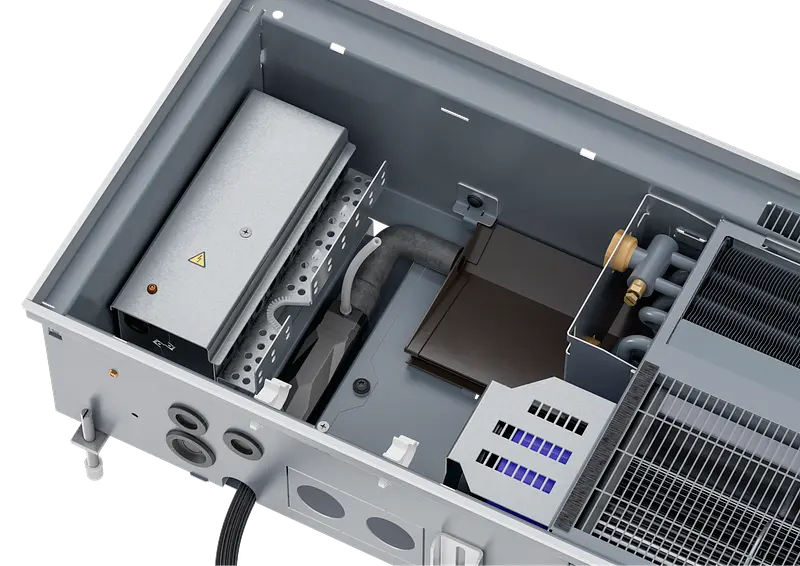

• herausziehbare, leicht zu reinigende Kondensatwanne
• Erreichbarkeit aller luft- und wasserführenden Komponenten zur Reinigung

• Betrachtet die Umweltauswirkungen des Produktes über gesamten Lebenszyklus.
• Veröffentlicht als Environmental Product Declaration (EPD) gemäß Norm EN 15804.
• Verfügbar als Download bei International EPD System.
• Artikelnummernspezifische Ökobilanzdaten in den technischen Datenblättern.
• Produkt ist im DGNB Navigator (Bauprodukteplattform) registriert.

Dient als Nachweis für Zertifizierungssysteme z. B.:

• DGNB (Deutsche Gesellschaft für Nachhaltiges Bauen);
• BREEAM (Building Research Establishment Environmental Assessment Method);
• LEED (Leadership in Energy and Environmental Design).
