KaClima M

Es stehen unterschiedliche Kältemittel zur Auswahl. So können Wärmepumpen gezielt nach dem verwendeten Kältemitteltyp ausgewählt werden, um passende Lösungen entsprechend individueller Anforderungen an Umweltverträglichkeit, Effizienz und Sicherheit zu finden.

Es stehen unterschiedliche Betriebsarten zur Auswahl.

So können Wärmepumpen und Kaltwassererzeuger gezielt nach ihrer Funktion "Heizen und Kühlen" oder nur "Kühlen" ausgewählt werden, um passende Lösungen entsprechend der individuellen Anforderungen an Komfort, Einsatzbereich und Betriebsweise zu finden.

Die Geräte sind in mehreren Baugrößen verfügbar, um eine bedarfsgerechte Auslegung der Leistung zu ermöglichen.

Die Auswahl der Baugröße erfolgt in Abhängigkeit von der geforderten thermischen Leistung und den Schallanforderungen.

Größere Baugrößen bieten höhere Leistungen, gehen jedoch mit größeren Gehäuseabmessungen einher, was bei der Planung berücksichtigt werden muss.

• Die Aufstellung muss den geltenden Vorschriften entsprechen.
• Der Untergrund muss tragfähig und für das Gewicht der Geräte ausgelegt sein.
• Die funktionalen Abstände um die Maschine müssen eingehalten werden.
• Es wird empfohlen die Geräte mit einer Entfernung von mindestens 20 cm zum Boden (bzw. zu erwartende Schneehöhe) aufzustellen.

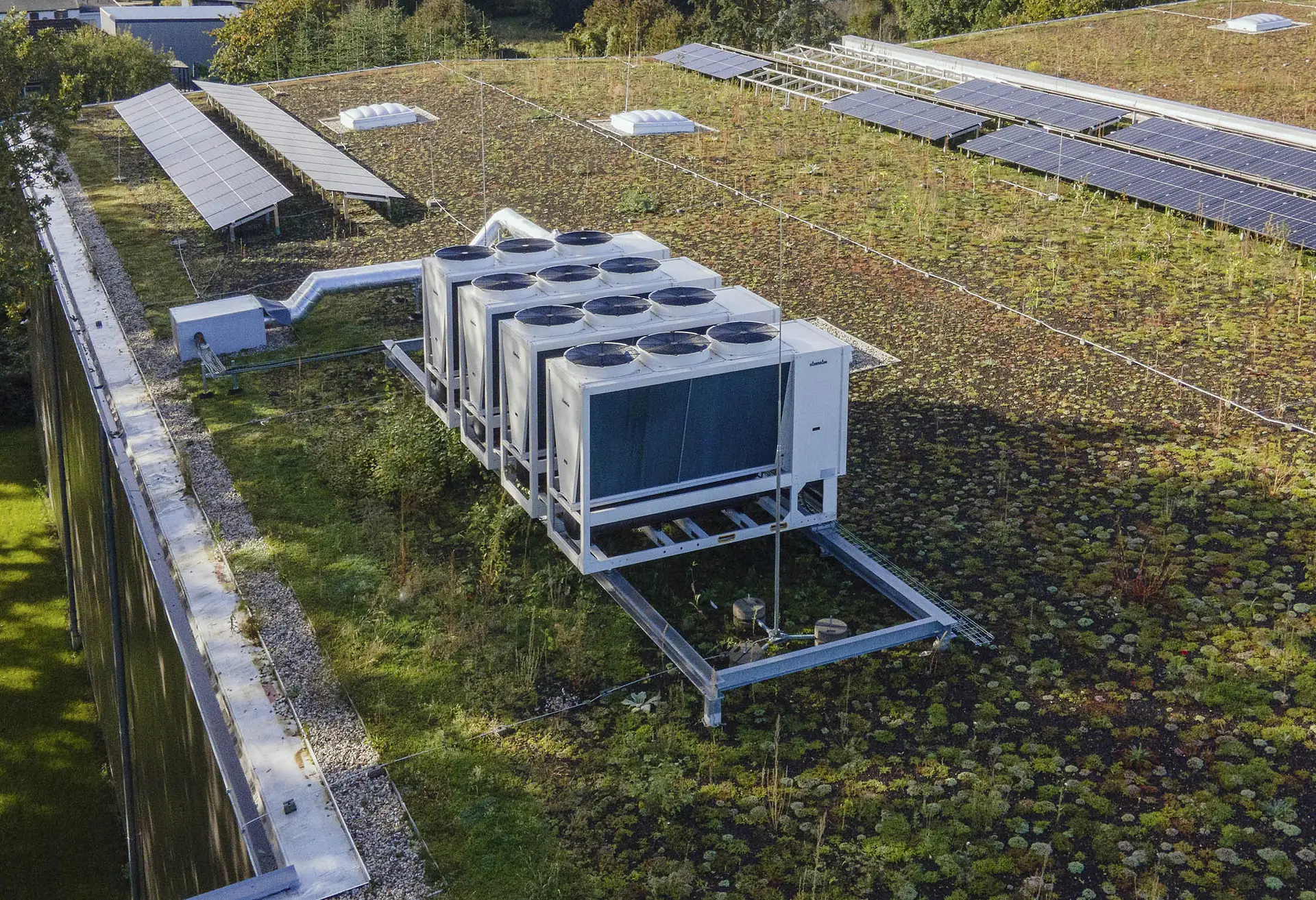

• Die Geräte sind ausschließlich für eine Außenaufstellung vorgesehen.
• Der Standort ist so zu Planen, dass er für Installation, Wartung und Reparaturen gut zugänglich ist.

• Der Luftstrom über das Register muss frei sein.
• Eine einwandfreie Luftzirkulation ist essenziell, um den störungsfreien Betrieb der Maschine sicherzustellen.

Folgende Punkte sind zu vermeiden:

• Hindernisse im Luftstrom
• Unzureichender Luftaustausch
• Blätter oder andere Verunreinigungen, die den Wärmetauscher verstopfen können.
• Starker Wind, der den Luftstrom durch das Register beeinträchtigt oder unkontrolliert verstärkt.
• Wärmequellen oder Quellen von Verunreinigung in der Nähe der Einheit (z. B. Kamine, Lüftungsauslässe)
• Schichtungserscheinungen (kalte Luft, die sich am Boden staut)
• Luftkurzschluss (ausgestoßene Luft, die wieder angesaugt wird)
• Hohe, umschließende Mauern sowie eine Aufstellung unter Schutzdächern oder in Ecken, wo es zu Schichtungs- oder Luftkurzschlusserscheinungen kommen kann.

Die Missachtung dieser Hinweise kann zu folgenden Problemen führen:

• Verringerung der Energieeffizienz
• Störungen durch Hochdruck oder Niederdruck

• Der Schalldruckpegel wird im freien Feld bei einem Abstand von 1 Meter zur Außenfläche des Geräts während des Betriebs angegeben.
• Die Geräuschpegel werden nach der tensiometrischen Methode (UNI EN ISO 9614-2) ermittelt.

Die Daten beziehen sich beim Heizen auf die folgenden Bedingungen (Geräte mit Wärmepumpenfunktion):

• Wassertemperaturen: 35/30 °C
• Umgebungstemperatur: 7 °C

Die Daten beziehen sich beim Kühlen auf die folgenden Bedingungen:

• Wassertemperaturen: 7/12 °C
• Umgebungstemperatur: 35 °C

• Die Hydraulik ist so zu planen, dass der Mindestwasserumlauf der Maschine zu jedem Zeitpunkt gewährleistet ist.

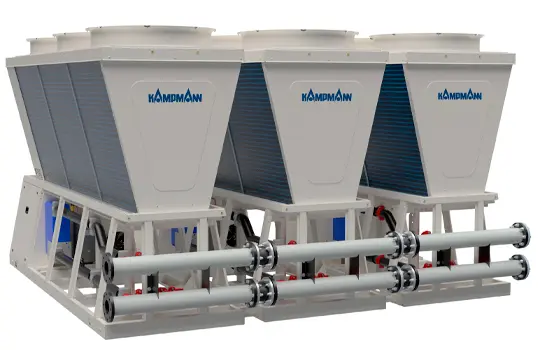

• Die Mindestwassermenge in der Gesamthydraulik der Wärmepumpe / Wärmepumpenkaskade muss eingehalten werden und den Anlagen jederzeit zur Verfügung stehen.

• Die Aufstellrichtlinien für brennbare Kältemittel aus der Montageanleitung sind zu beachten.
• Die entsprechenden Dokumente stehen für die Baureihen S und M im Downloadbereich zur Verfügung.
• Für Anlagen mit dem Kältemittel R290 sind besondere Vorgaben zu beachten und einzuhalten.
• Generell sind die Vorgaben der EN 378 zu beachten und zu prüfen.

• Die elektrische Anschluss der Wärmepumpen ist nach der maximalen Anschlussleistung der Maschine zu planen.
• Bei großen Anschlussleistungen ist dies mit dem Energieversorger abzustimmen.
