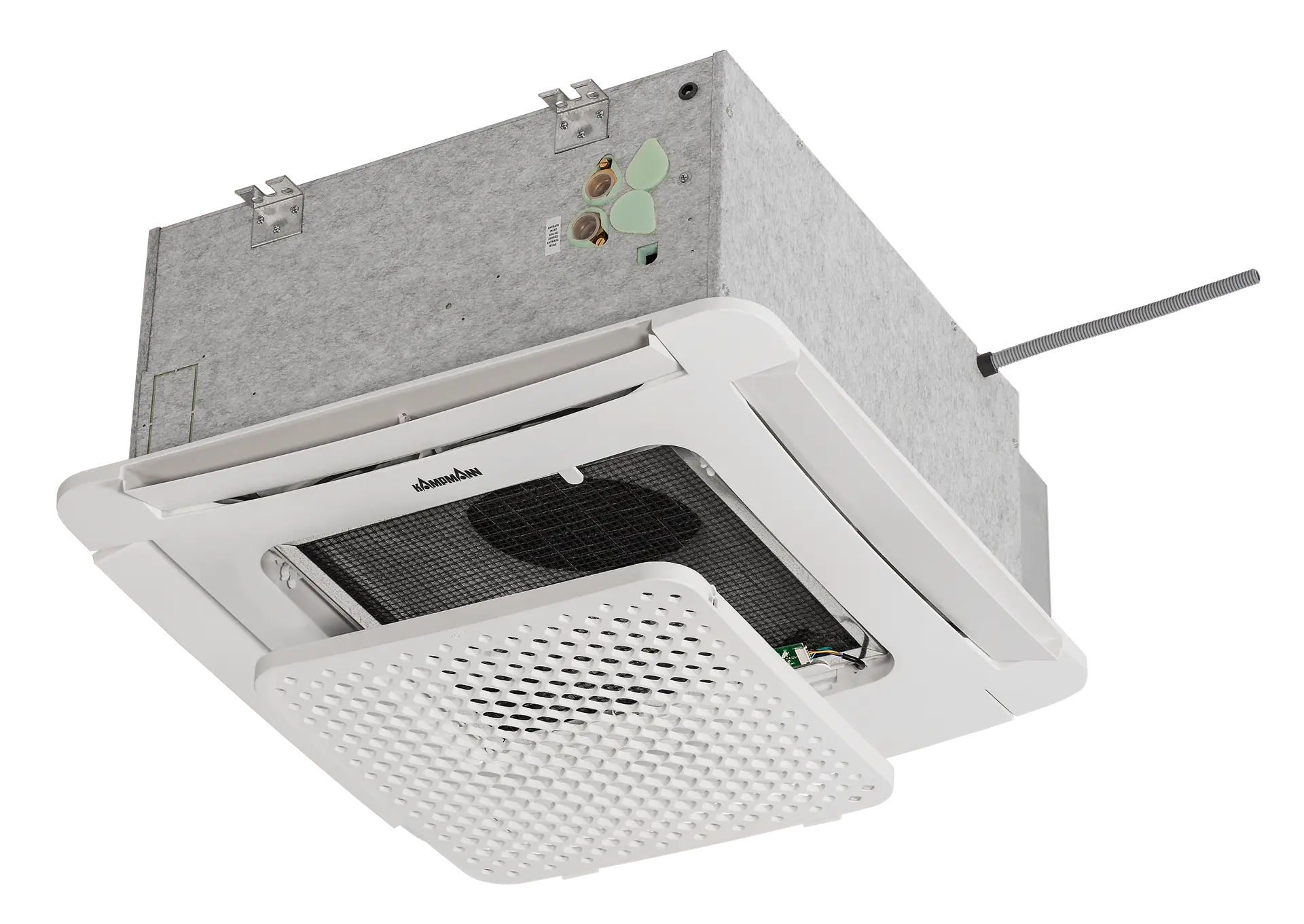

Die Geräte sind in mehreren Baugrößen verfügbar, um eine bedarfsgerechte Auslegung der Leistung zu ermöglichen. Die Auswahl der Baugröße erfolgt in Abhängigkeit von der geforderten thermischen Leistung, dem Luftvolumenstrom und den Schallanforderungen des Raums. Größere Baugrößen bieten höhere Leistungen, gehen jedoch mit größeren Gehäuseabmessungen einher, was bei der Planung der Einbausituation berücksichtigt werden muss.

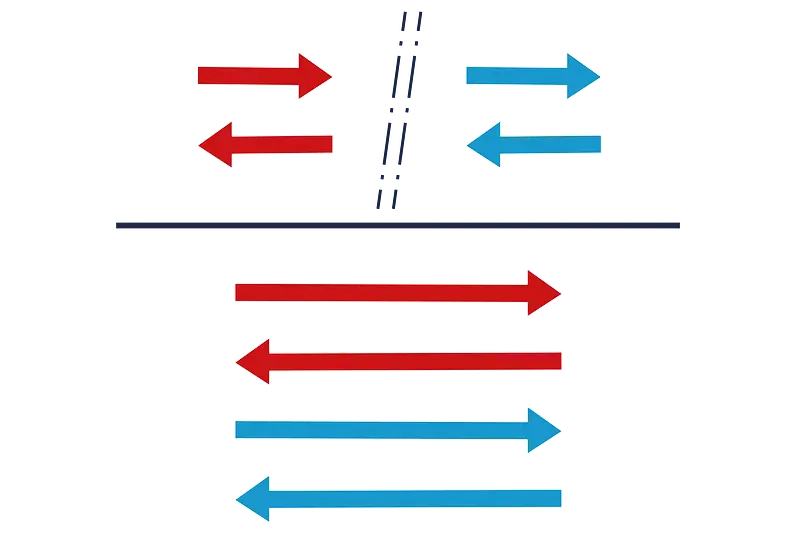

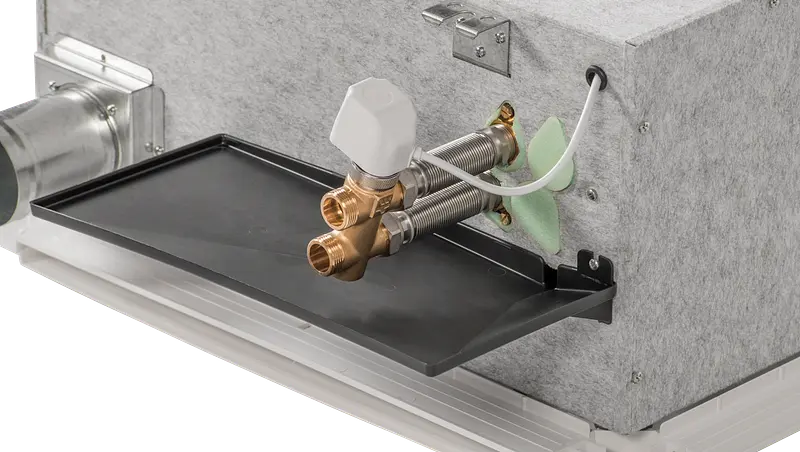

2-Leiter-System

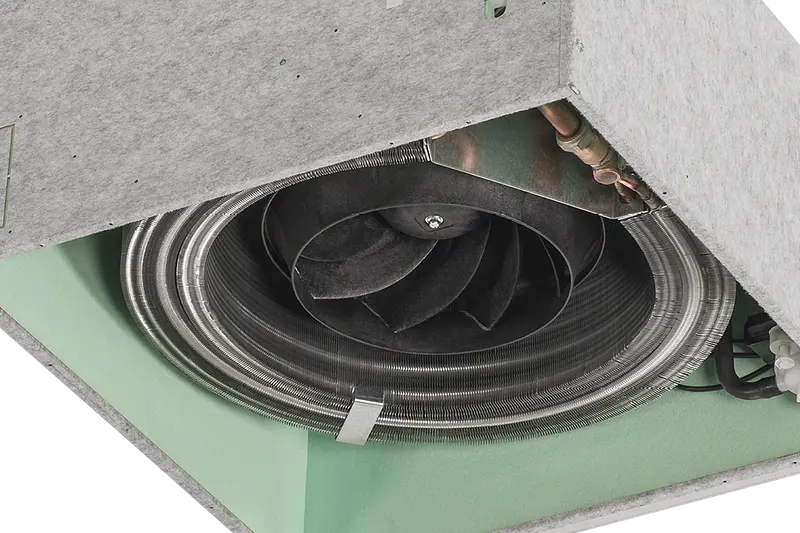

Bei dieser Ausführung steht – abhängig vom aktuell im Rohrleitungssystem anliegenden Medium (Kalt- oder Warmwasser) – die gesamte Wärmetauscherfläche zur Temperierung zur Verfügung. Die Umschaltung zwischen Heizen und Kühlen erfolgt zentral über das Gebäudemanagementsystem. Diese Variante eignet sich besonders für Anwendungen mit saisonaler Umschaltung und reduziertem Installationsaufwand.

4-Leiter-System

Diese Ausführung eignet sich für anspruchsvolle Klimatisierungskonzepte, bei denen jede Raumzone bzw. jedes Gerät individuell zwischen Heizen und Kühlen umgeschaltet werden kann. Durch die getrennte Führung von Heiz- und Kühlmedium bietet das System maximale Flexibilität und Komfort – ideal für Gebäude mit wechselnden Nutzungsanforderungen.

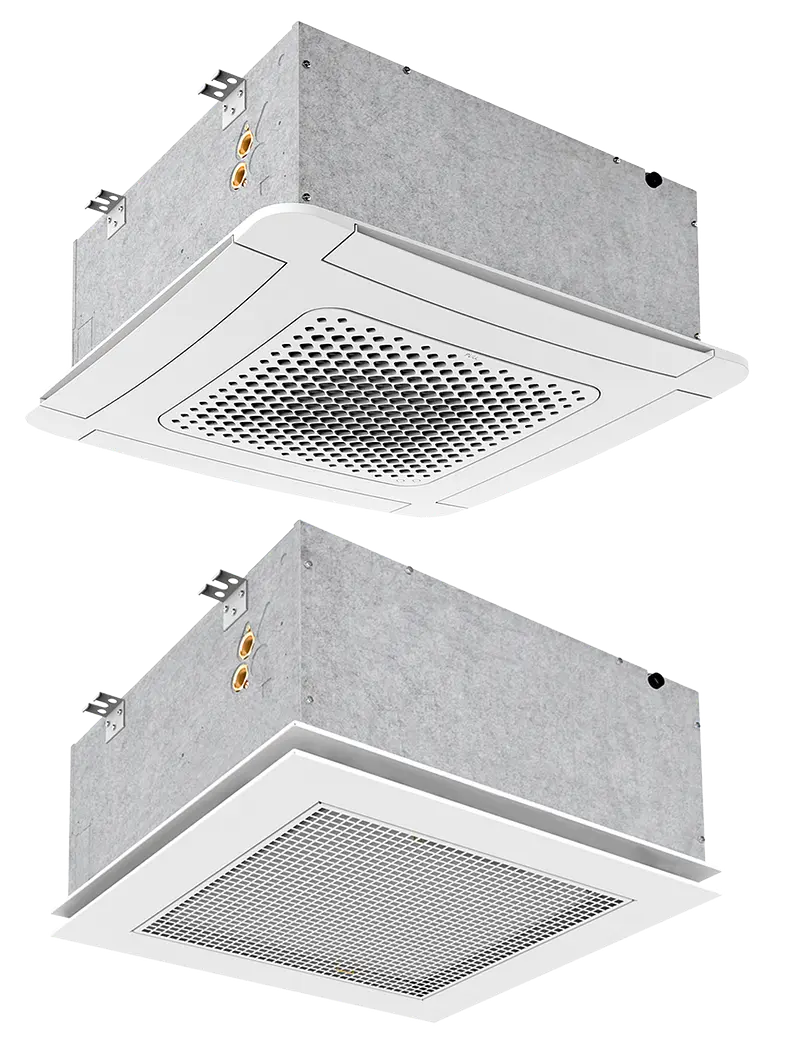

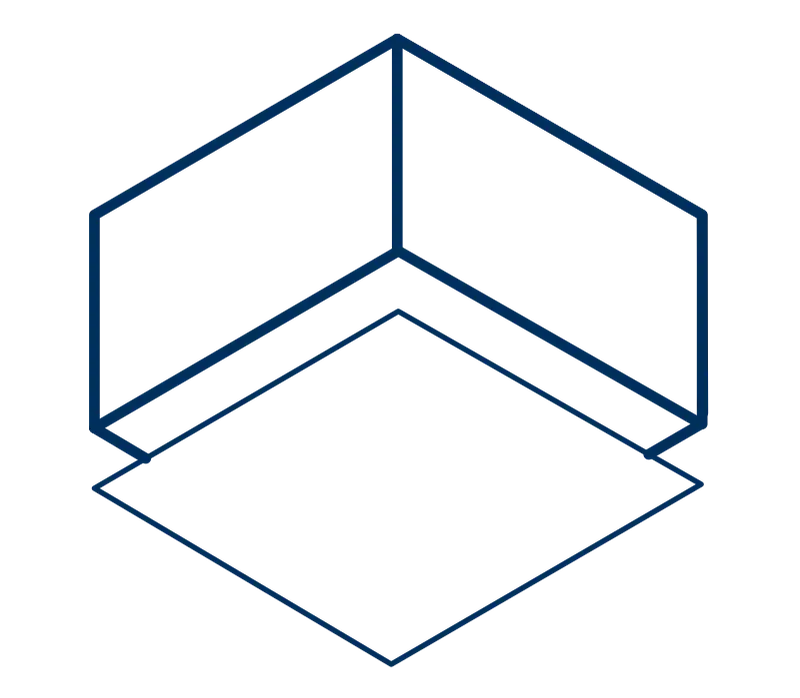

Die Standardausführung „mit Blende“ beinhaltet eine sichtbare Abdeckung aus ABS-Kunststoff.

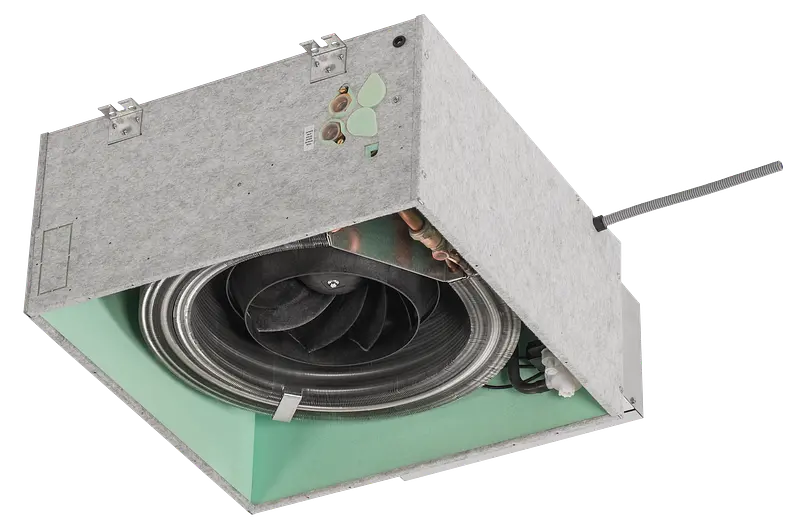

Als optische Alternative kann das Gerät auch „ohne Blende“ bestellt werden. In diesem Fall entfällt die ABS-Blende, und es besteht die Möglichkeit, eine separate Metallblende aus dem Zubehörprogramm einzusetzen.

Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:

Elektromechanische Regelung

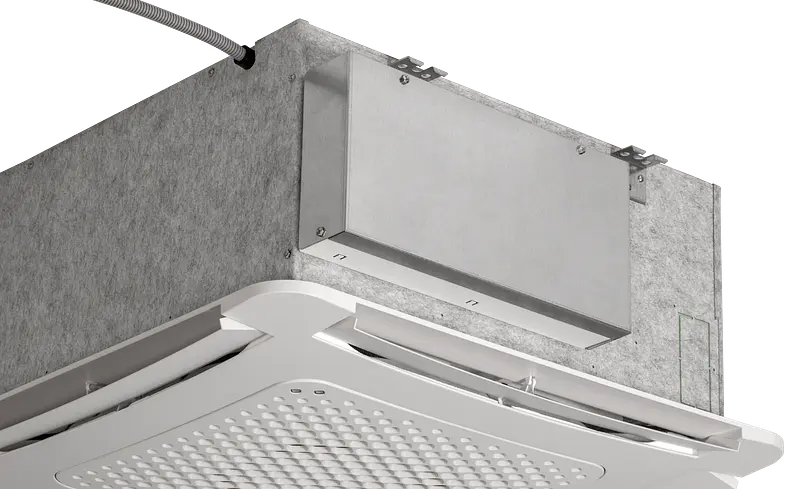

Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.

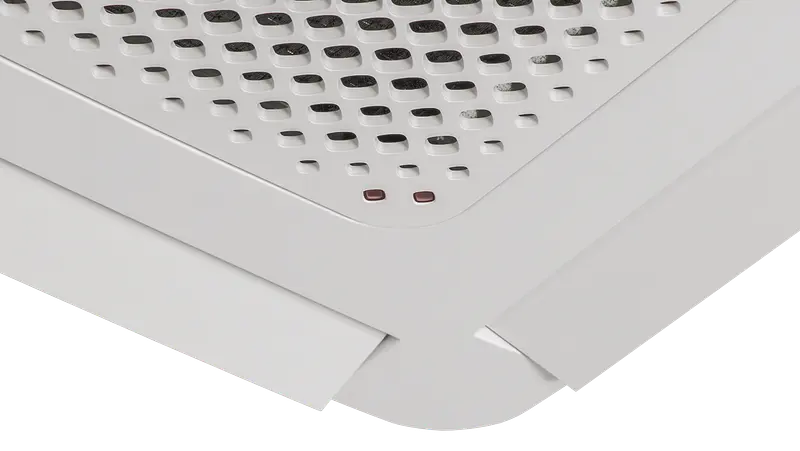

Infrarot-Fernbedienung

Ansteuerung der verschiedenen Funktionen über eine Infrarot-Fernbedienung.

KaControl MC1

Unsere vollumfängliche Komfortregelung bietet erweiterte Steuerungsmöglichkeiten für einzelne Räume oder Gerätegruppen. Die Bedienung erfolgt wahlweise über ein Touch-Display oder über eine Weboberfläche. Dank bauseitiger 0-10 V-Ansteuerung oder gängiger Kommunikationsprotokolle wie Modbus RTU & TCP, BACnet und KNX ist diese Lösung optimal für alle GLT-Anwendungen geeignet.

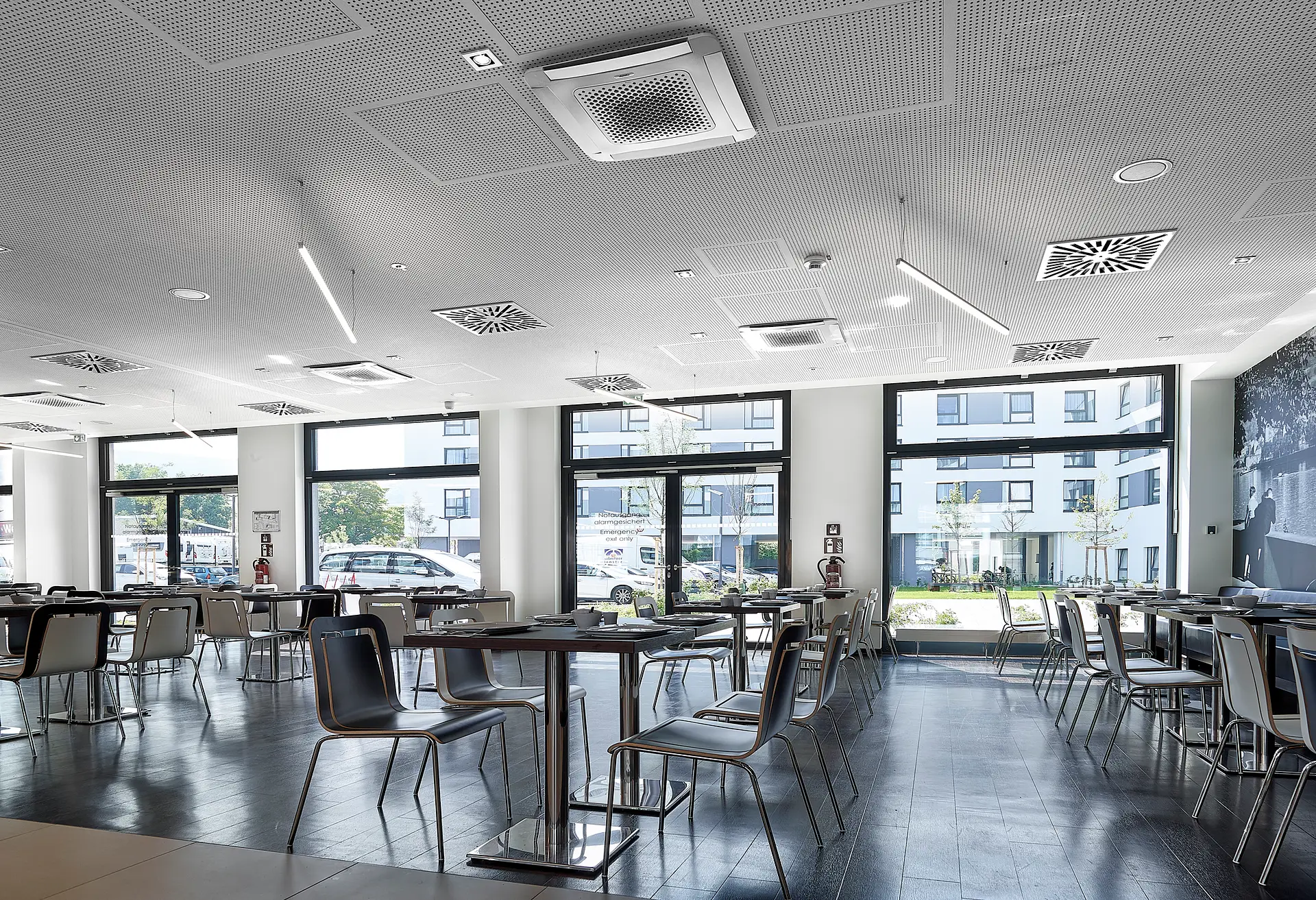

• Baugröße 1 bis 4: Integration in eine Systemdecke oder freihängend installierbar, Unterdeckenrahmen optional
• Baugröße 5 bis 7: Integration in eine Systemdecke durch Mittelung vierer Deckenraster oder freihängend installierbar, Unterdeckenrahmen optional
• weitere Informationen zum Unterdeckenrahmen im Zubehör

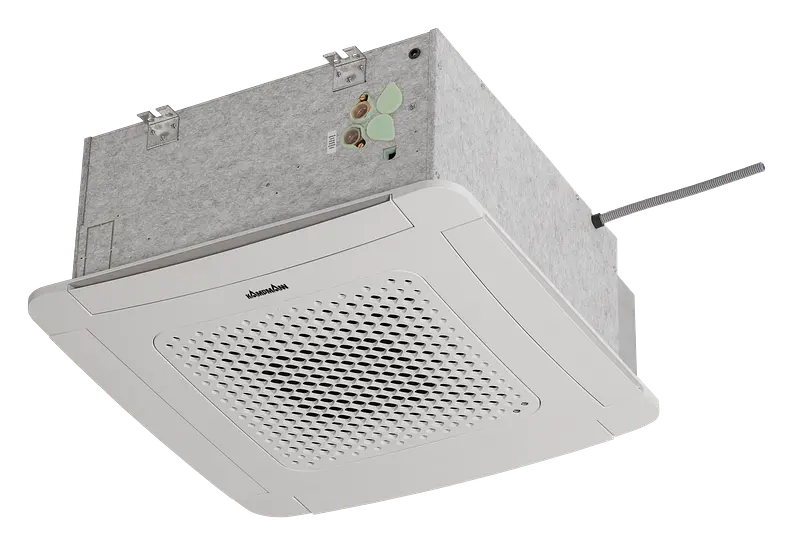

Design-ABS-Blende:

• gehört zum Standardlieferumfang der KaCool D AF-Geräte
• optimierter Auslass für behagliche Luftverteilung
• inklusive ISO Coarse Luftfilter
• in RAL 9016 (Standard)

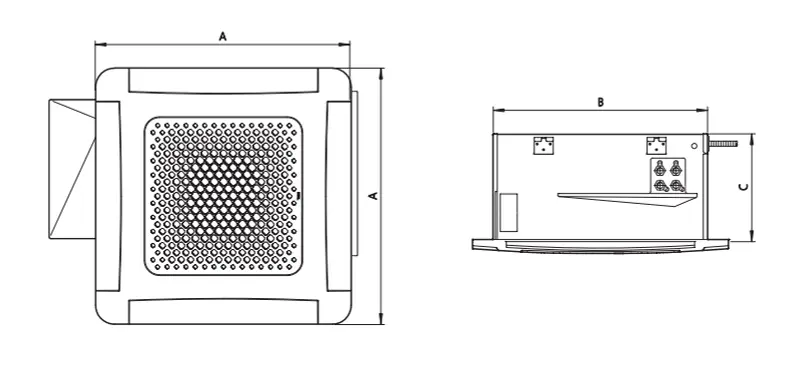

• Baugröße 1 bis 4: 680 x 680 mm
• Baugröße 5 bis 7: 930 x 930 mm

Alternative Design-Metallblende optional erhältlich:

• optimierter Auslass für behagliche Luftverteilung
• inklusive ISO Coarse Luftfilter
• in RAL 9016 (Standard)
• Baugröße 1 bis 4: 623 x 623 mm
• Baugröße 5 bis 7: 923 x 923 mm

• Montagehöhe max. 3,5 m
• Wandabstand min. 1,4 m
• Geräteabstand min. 4 m
• bei Möglichkeit die Geräte versetzt anordnen
• Nutzung des Coanda-Effektes durch horizontale Luftverteilung für eine hohe Wurfweite
• Langsames und behagliches Absenken der konditionierten Luft in den Raum

Zu vermeiden sind:

• Beeinträchtigung der freien Luftzirkulation durch z. B. Lampen, Möbel oder Regal
• Behinderung der Luftansaugung und Luftverteilung
• Elektronische Geräte unterhalb des Gerätes
• Unzugänglichkeit für Wartungsarbeiten

• Bei Montage in geschlossenen Decken sind Revisionsöffnungen zu berücksichtigen.
• Bei Montage in Systemdecken müssen keine zusätzlichen Revisionsöffnungen berücksichtigt werden.
• Weitere Informationen zu den Revisionsöffnungen in der Montageanleitung.

Beim Betrieb des Gerätes unterhalb des Taupunktes ist Folgendes zu beachten:

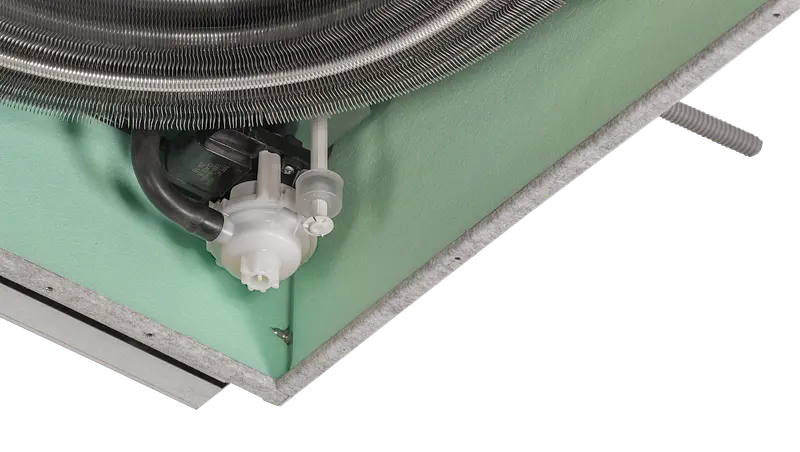

• Die maximale Förderhöhe der Kondensatpumpe liegt ab Unterkante Gerät bei 600 mm und darf nicht überschritten werden.
• Kondensatleitungen müssen be- bzw. entlüftet sein. Leitungen mit einem dauerhaften und durchgehenden Gefälle (1%) versehen. Steigungen oder sogenannte „Wassersäcke“ vermeiden. Für horizontale Strecken ausschließlich feste Leitungen (keine flexiblen Schläuche) verwenden.
• Verbindungen und Übergänge (z.B. von Schlauch auf feste Leitung) müssen dicht und mechanisch gesichert sein, z. B. durch den Einsatz von Schlauchschellen.
• Befindet sich eine Siphon-Stopp-Vorrichtung am Übergangspunkt vom Gerät zum bauseitigen Ablauf, ist diese am höchsten Punkt des Abflussverlaufs zu montieren.
• Kondensatführende Leitungen gegen Unterschreitung des Taupunkts schützen, z. B. durch eine dampfdiffusionsdichte Isolierung.

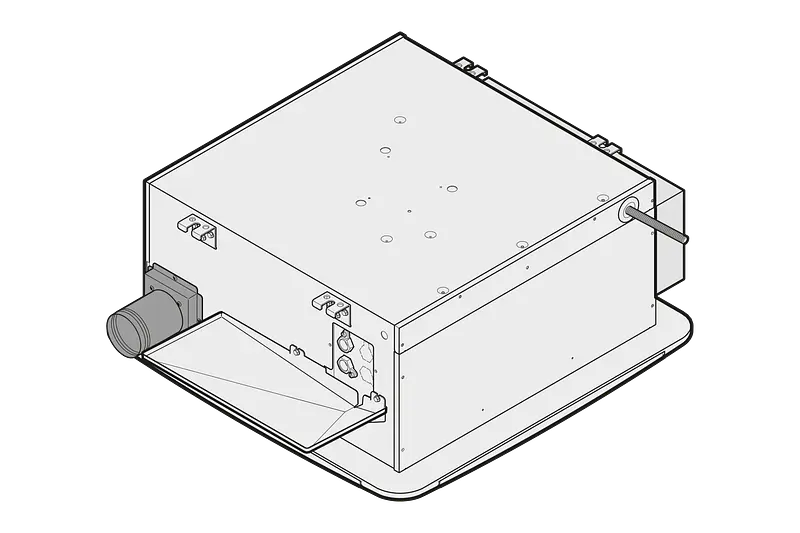

• Anbindung von zentral aufbereiteter Primärluft an Gerät möglich
• zulässige Lufttemperatur 14 - 15 °C

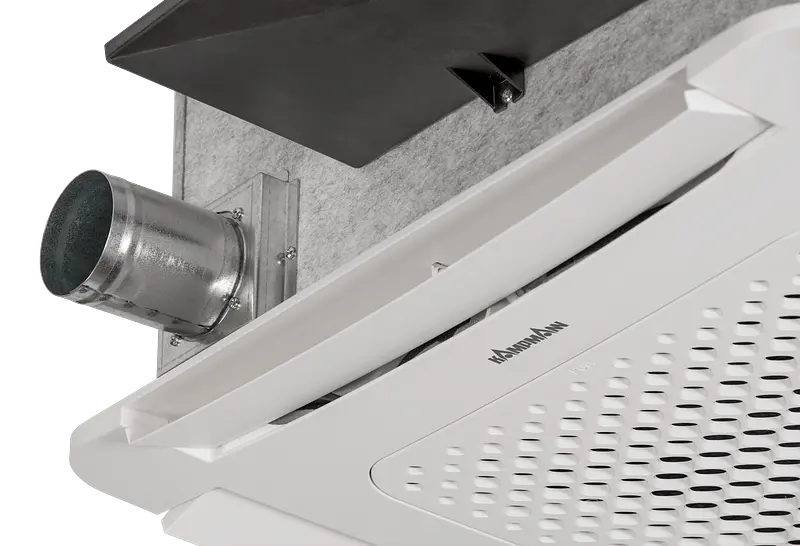

• Primärluftstutzen als optionales Zubehör erhältlich
• Anschlussdurchmesser 80 mm
• Baugröße 1 - 4: Max. zwei Primärluftanschlüsse mit je 80 m³/h
• Baugröße 5 - 7: Ein Primärluftanschluss max. 120 m³/h

• Klimatisierung eines angrenzenden Raumes mittels Nebenraumanschluss möglich
• bauseitiger Flansch mit 150 mm Durchmesser für den Anschluss an eine Luftleitung notwendig
• bis zu 15 Pa Gesamtdruckverlust sind zu berücksichtigen
• bis zu 15 % der Gesamtluftmenge kann gefördert werden

• Konform zur maßgeblichen Hygienerichtlinie VDI 6022
• Ziel: Sicherstellung einer gesundheitlich unbedenklichen und hygienischen Zuluft
• Gilt für Aufenthaltsräume wie Arbeitsplätze, Versammlungsräume, Pausenräume, Wohnräume, Sportstätten, Verkaufsräume.
• Mit werkseitig angebautem ISO Coarse Filter im Ansaugbereich.
• Erreichbarkeit aller luft- und wasserführenden Komponenten zur Reinigung.
