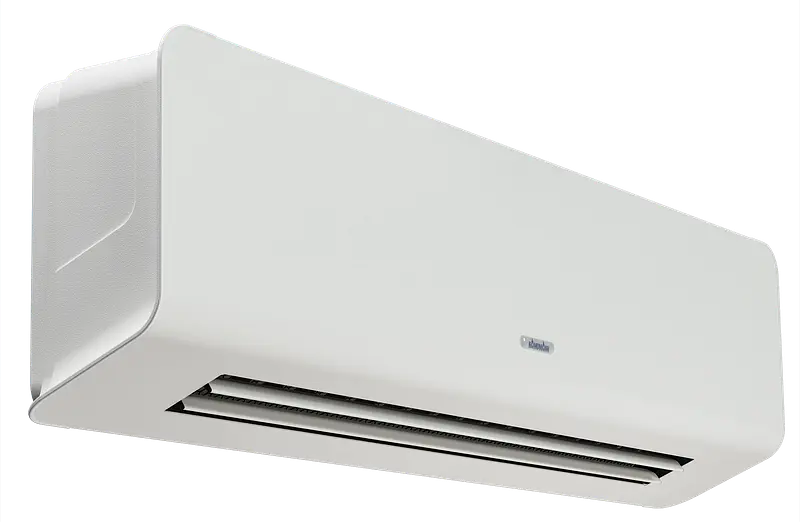

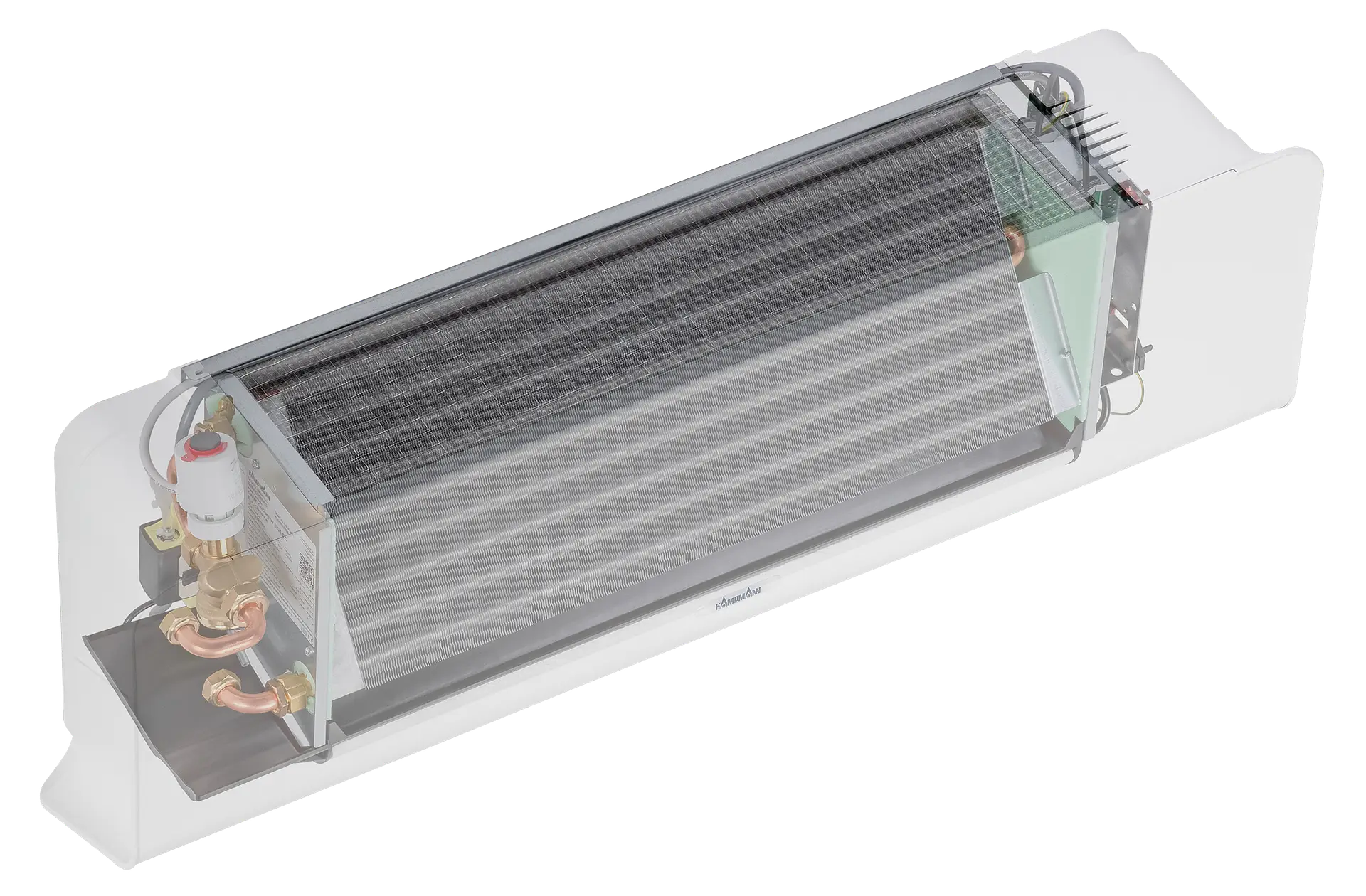

KaCool W

Die Geräte sind in mehreren Baugrößen verfügbar, um eine bedarfsgerechte Auslegung der Leistung zu ermöglichen. Die Auswahl der Baugröße erfolgt in Abhängigkeit von der geforderten thermischen Leistung, dem Luftvolumenstrom und den Schallanforderungen des Raums. Größere Baugrößen bieten höhere Leistungen, gehen jedoch mit größeren Gehäuseabmessungen einher, was bei der Planung der Einbausituation berücksichtigt werden muss.

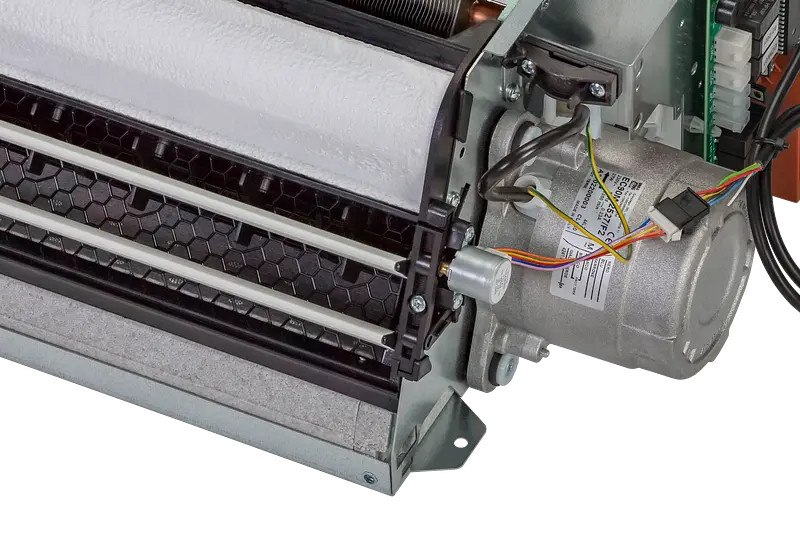

Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:

Elektromechanische Regelung

Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.

Infrarot-Fernbedienung

Ansteuerung der verschiedenen Funktionen über eine Infrarot-Fernbedienung.

KaControl MC1

Unsere vollumfängliche Komfortregelung bietet erweiterte Steuerungsmöglichkeiten für einzelne Räume oder Gerätegruppen. Die Bedienung erfolgt wahlweise über ein Touch-Display oder über eine Weboberfläche. Dank bauseitiger 0-10 V-Ansteuerung oder gängiger Kommunikationsprotokolle wie Modbus RTU & TCP, BACnet und KNX ist diese Lösung optimal für alle GLT-Anwendungen geeignet.

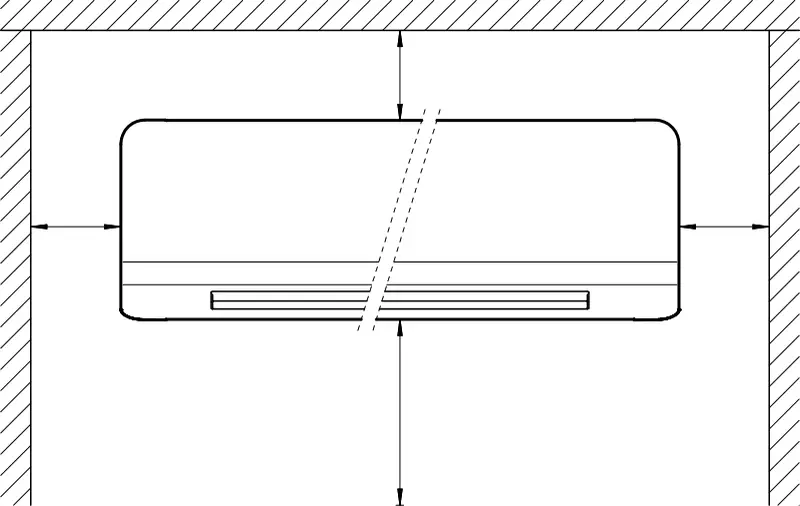

• Montagehöhe min. 1,7 m
• Montagehöhe max. 3,5 m
• Deckenabstand min. 200 mm
• Wandabstand min. 200 mm

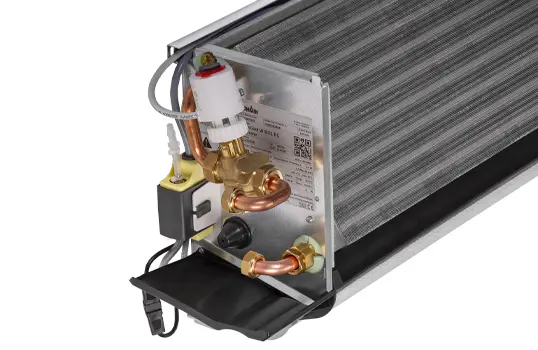

Beim Betrieb des Gerätes unterhalb des Taupunktes ist Folgendes zu beachten:

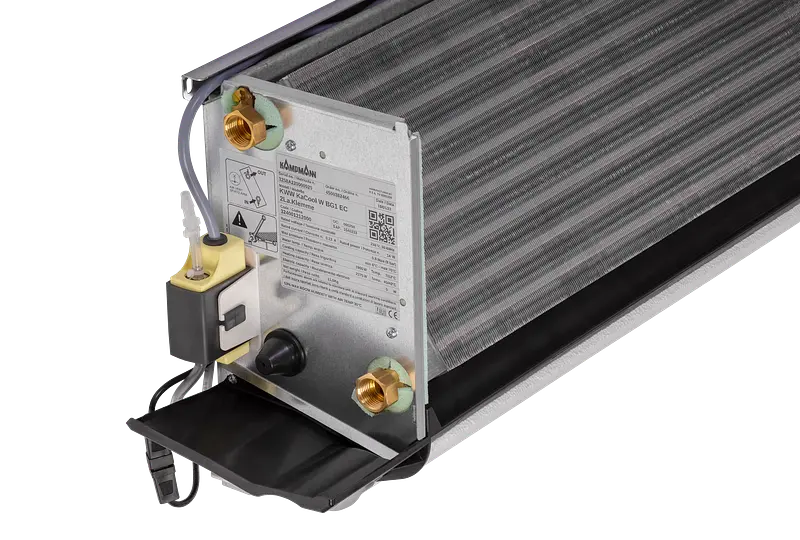

• Die maximale Förderhöhe der Kondensatpumpe liegt ab Unterkante Gerät bei 6 m und darf nicht überschritten werden.
• Kondensatleitungen müssen be- bzw. entlüftet sein.
• Leitungen mit einem dauerhaften und durchgehenden Gefälle (1%) versehen. Steigungen oder sogenannte „Wassersäcke“ vermeiden. Für horizontale Strecken ausschließlich feste Leitungen (keine flexiblen Schläuche) verwenden.
• Verbindungen und Übergänge (z.B. von Schlauch auf feste Leitung) müssen dicht und mechanisch gesichert sein, z. B. durch den Einsatz von Schlauchschellen.
• Befindet sich eine Siphon-Stopp-Vorrichtung am Übergangspunkt vom Gerät zum bauseitigen Ablauf, ist diese am höchsten Punkt des Abflussverlaufs zu montieren.
• Kondensatführende Leitungen gegen Unterschreitung des Taupunkts schützen, z. B. durch eine dampfdiffusionsdichte Isolierung.

• Beeinträchtigung der freien Luftzirkulation durch z. B. Lampen, Möbel oder Regale
• Behinderung der Luftansaugung und Luftverteilung
• Elektronische Geräte unterhalb des Gerätes
• Unzugänglichkeit für Wartungsarbeiten

• Konform zur maßgeblichen Hygienerichtlinie VDI 6022
• Ziel: Sicherstellung einer gesundheitlich unbedenklichen und hygienischen Zuluft
• Gilt für Aufenthaltsräume wie Arbeitsplätze, Versammlungsräume, Pausenräume, Wohnräume, Sportstätten, Verkaufsräume.

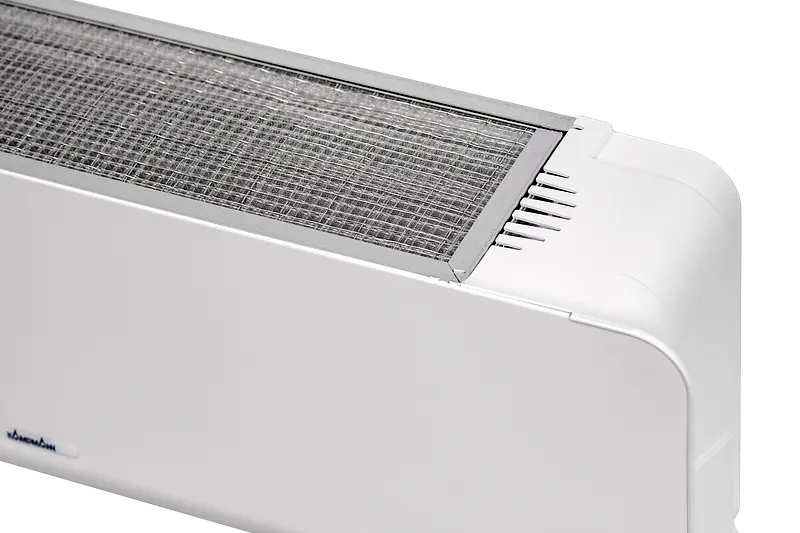

• Mit werkseitig angebautem ISO Coarse Filter im Ansaugbereich.
• Erreichbarkeit aller luft- und wasserführenden Komponenten zur Reinigung.

• Betrachtet die Umweltauswirkungen des Produktes über gesamten Lebenszyklus.
• Veröffentlicht als Environmental Product Declaration (EPD) gemäß Norm EN 15804.
• Verfügbar als Download bei International EPD System.
• Artikelnummernspezifische Ökobilanzdaten in den technischen Datenblättern.
• Produkt ist im DGNB Navigator (Bauprodukteplattform) registriert.

Dient als Nachweis für Zertifizierungssysteme z. B.:

• DGNB (Deutsche Gesellschaft für Nachhaltiges Bauen);
• BREEAM (Building Research Establishment Environmental Assessment Method);
• LEED (Leadership in Energy and Environmental Design).
