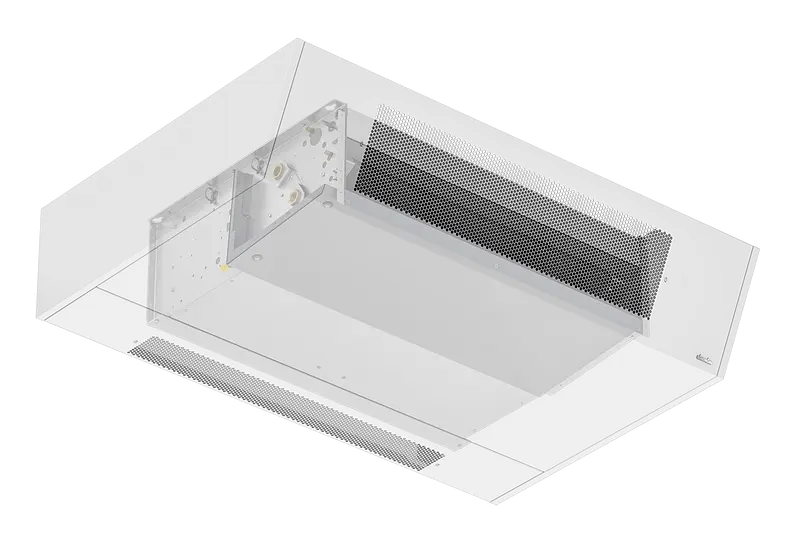

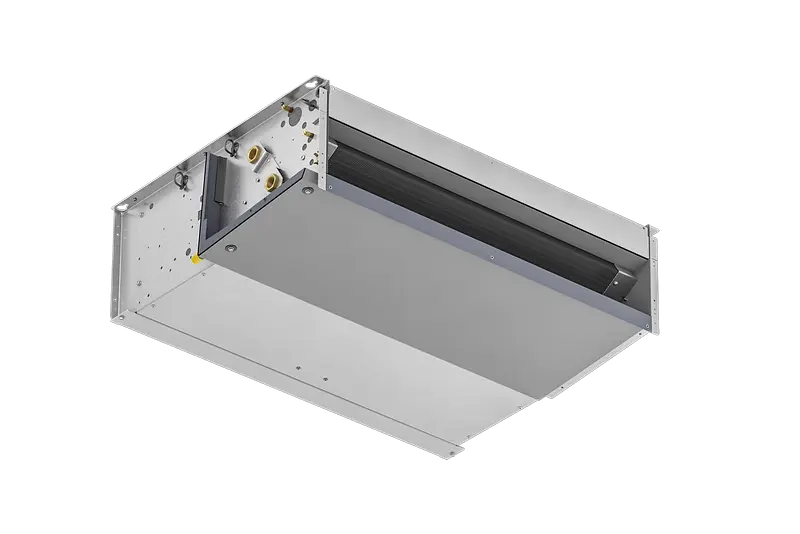

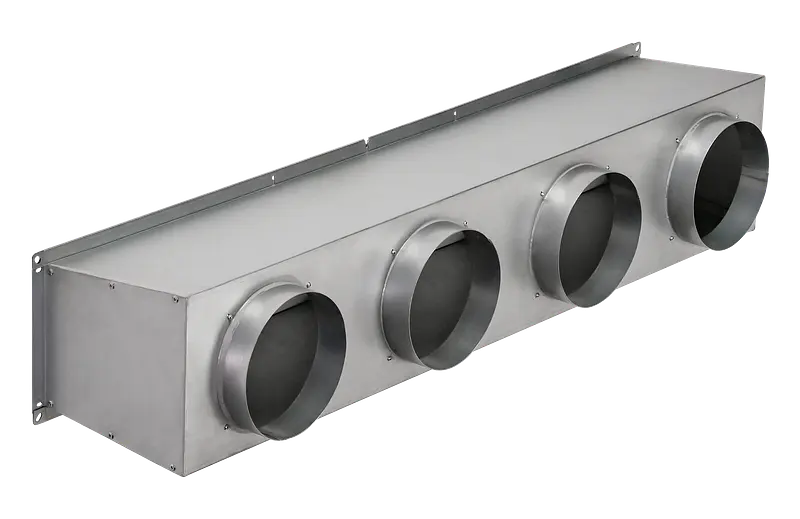

Venkon XL
Fan Coils, Umluft. Heizen, Kühlen, für erhöhte externe Pressung.
- Heizen
- Kühlen
- Lüften
Die Geräte sind in mehreren Baugrößen verfügbar, um eine bedarfsgerechte Auslegung der Leistung zu ermöglichen. Die Auswahl der Baugröße erfolgt in Abhängigkeit von der geforderten thermischen Leistung, dem Luftvolumenstrom und den Schallanforderungen des Raums. Größere Baugrößen bieten höhere Leistungen, gehen jedoch mit größeren Gehäuseabmessungen einher, was bei der Planung der Einbausituation berücksichtigt werden muss.
| Baugröße | Regelungsvariante | Baulänge (A) | Bautiefe (B) | Bauhöhe (C) |
|---|---|---|---|---|
| 1 | elektromechanisch mit Störmeldekontakt | 616 mm | 262 mm | 650 mm |
| 1 | elektromechanisch ohne Störmeldekontakt | 616 mm | 262 mm | 650 mm |
| 1 | KaControl MC1 | 736 mm | 262 mm | 650 mm |
| 2 | elektromechanisch mit Störmeldekontakt | 916 mm | 262 mm | 650 mm |
| 2 | elektromechanisch ohne Störmeldekontakt | 916 mm | 262 mm | 650 mm |
| 2 | KaControl MC1 | 1036 mm | 262 mm | 650 mm |
| 3 | elektromechanisch mit Störmeldekontakt | 1366 mm | 262 mm | 650 mm |
| 3 | elektromechanisch ohne Störmeldekontakt | 1366 mm | 262 mm | 650 mm |
| 3 | KaControl MC1 | 1486 mm | 262 mm | 650 mm |
| 4 | elektromechanisch mit Störmeldekontakt | 1716 mm | 262 mm | 650 mm |
| 4 | elektromechanisch ohne Störmeldekontakt | 1716 mm | 262 mm | 650 mm |
| 4 | KaControl MC1 | 1836 mm | 262 mm | 650 mm |

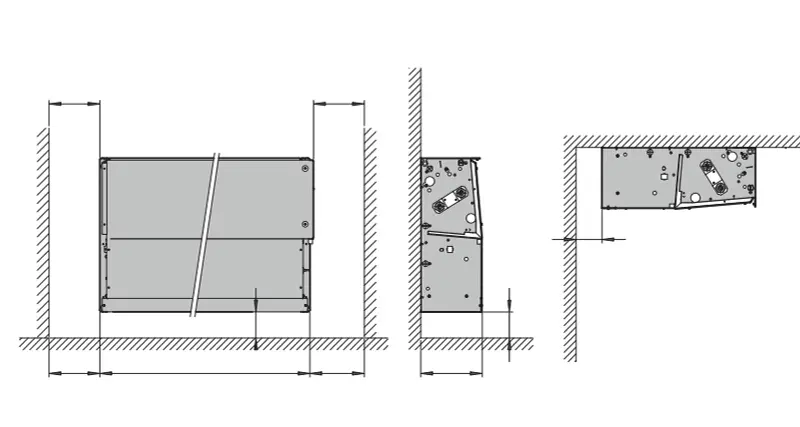

Der Montageort bestimmt den grundsätzlichen Aufbau des Gerätes.

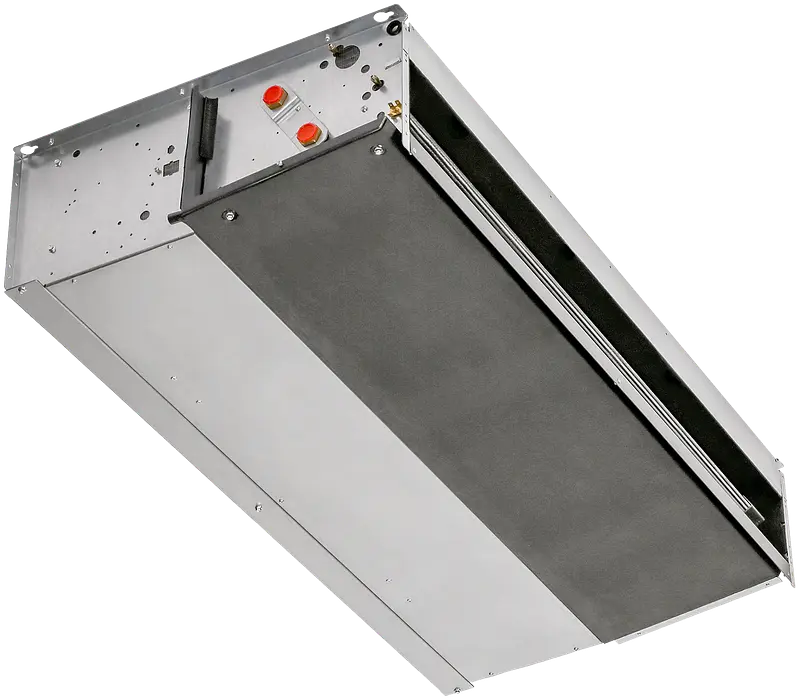

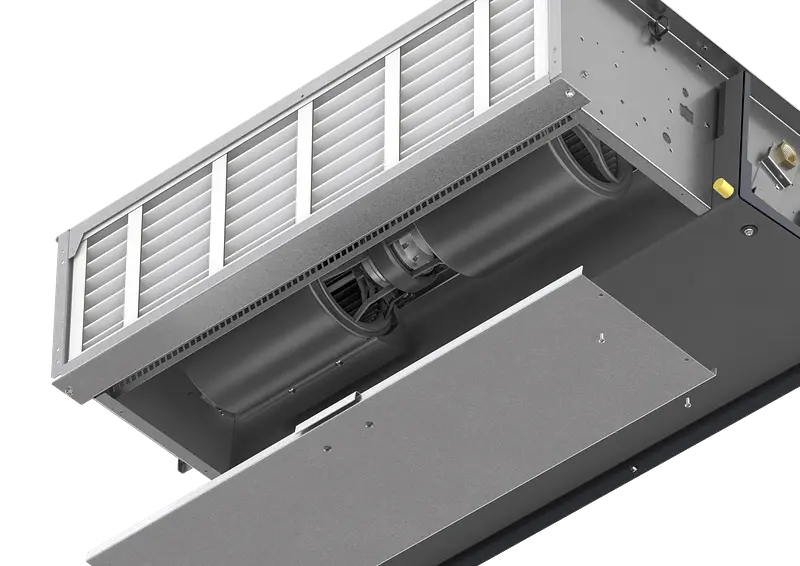

Die Deckenausführung ist speziell für die horizontale Montage an der Decke entwickelt, mit Luftaustritt nach vorne. Die Wandausführung hingegen ist für die vertikale Montage an Wänden vorgesehen, mit Luftaustritt nach oben.

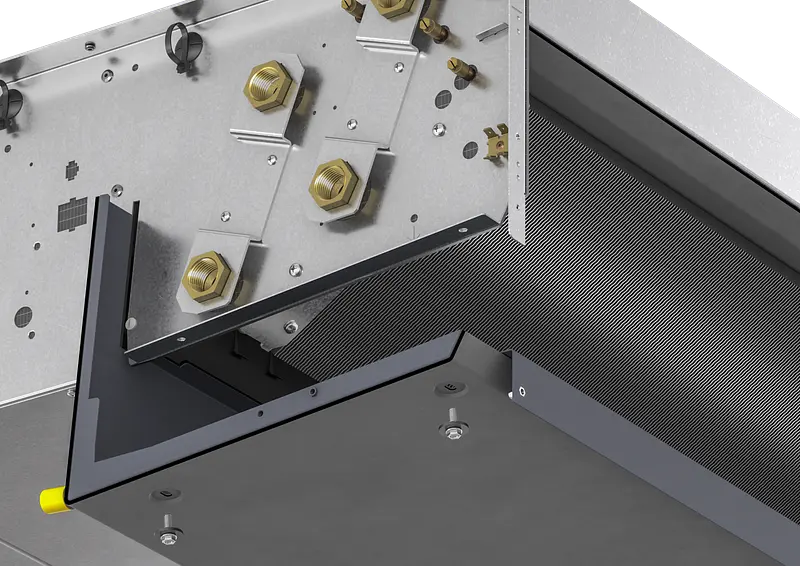

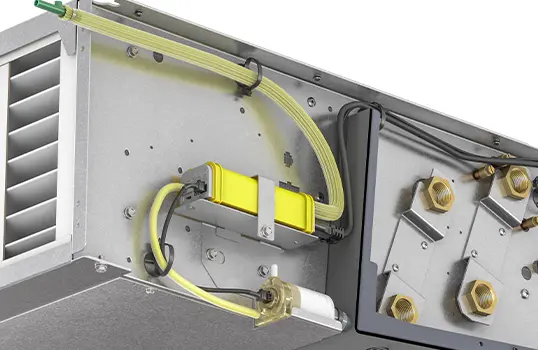

Durch die konstruktiven Unterschiede – insbesondere bei Kondensatwanne und Kondensatführung – sind die beiden Varianten nicht untereinander kompatibel. Jede Ausführung ist gezielt auf Befestigung, Kondensatableitung und Wartungszugänglichkeit abgestimmt.
Die Auswahl der richtigen Variante sollte daher immer an den baulichen Gegebenheiten und den Wartungsanforderungen ausgerichtet werden.
| Montageort |
|---|
| Deckenmontage |
| Wandmontage |

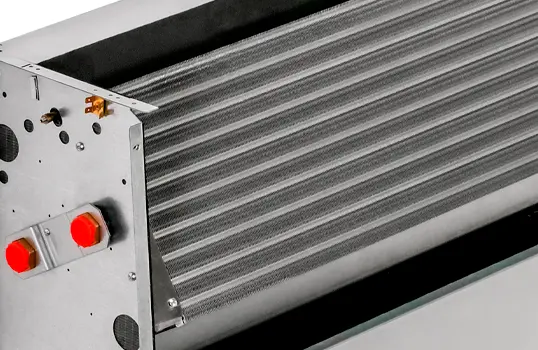

2-Leiter-System
Bei dieser Ausführung steht – abhängig vom aktuell im Rohrleitungssystem anliegenden Medium (Kalt- oder Warmwasser) – die gesamte Wärmetauscherfläche zur Temperierung zur Verfügung. Die Umschaltung zwischen Heizen und Kühlen erfolgt zentral über das Gebäudemanagementsystem. Diese Variante eignet sich besonders für Anwendungen mit saisonaler Umschaltung und reduziertem Installationsaufwand.
4-Leiter-System
Diese Ausführung eignet sich für anspruchsvolle Klimatisierungskonzepte, bei denen jede Raumzone bzw. jedes Gerät individuell zwischen Heizen und Kühlen umgeschaltet werden kann. Durch die getrennte Führung von Heiz- und Kühlmedium bietet das System maximale Flexibilität und Komfort – ideal für Gebäude mit wechselnden Nutzungsanforderungen.
| Systemart |
|---|
| 2-Leiter |
| 4-Leiter |

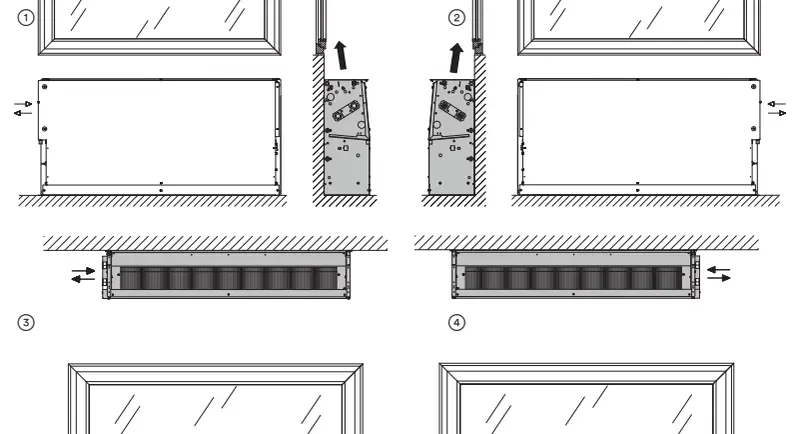

Je nach baulicher Gegebenheit und Installationsanforderung können zwei Anschlussvarianten gewählt werden:
Links- oder Rechtsanschluss.
Diese Varianten ermöglichen eine optimale Anpassung an die Rohrführung vor Ort und reduzieren sowohl Installationsaufwand als auch Kosten.
Die Anschlussseite wird bei Geräten zur Wandmontage aus dem Blickwinkel auf das montierte Gerät definiert.
Bei Geräten zur Deckenmontage ist die Definition der Technischen Zeichnung oder Montageanleitung zu entnehmen.
| Wasseranschluss |
|---|
| links |
| rechts |
Je nach Einsatzbereich und den Anforderungen an die Luftqualität stehen unterschiedliche Filtertypen zur Verfügung.
Die Standardausführung mit einem ISO-Coarse-Filter dient in erster Linie dem Geräteschutz, indem sie grobe Partikel wie Staub und Fasern zurückhält.
Für Anwendungen mit erhöhten Ansprüchen an die Raumluftqualität können optional leistungsfähigere Filter nach ISO ePM, MERV oder HEPA integriert werden. Diese verbessern die Innenraumluft, indem sie feine Partikel und Aerosole aus der angesaugten Luft entfernen.
Die Auswahl des passenden Filters sollte unter Berücksichtigung der projektspezifischen Anforderungen sowie der geplanten Wartungsintervalle erfolgen.
| Filterklasse |
|---|
| Filter ePM1>50% (F7) |
| Filter ePM10>50% (M5) |
Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:
Elektromechanische Regelung
Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.

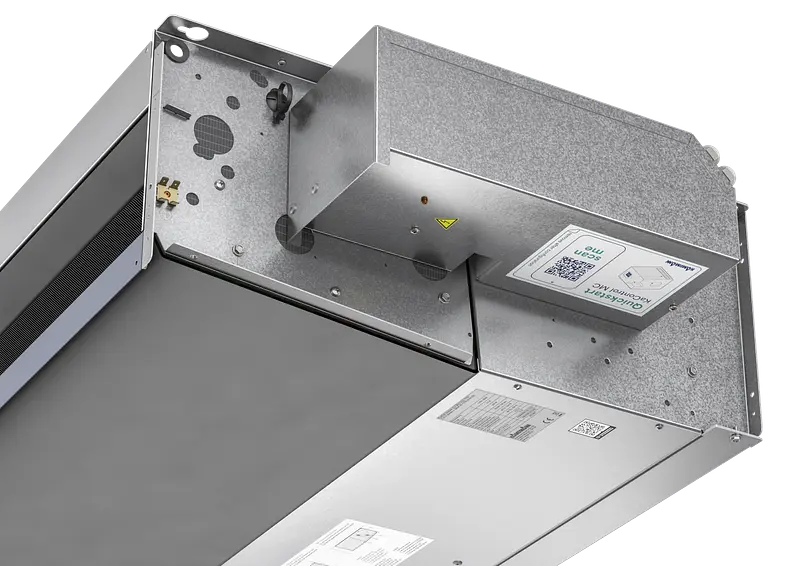

KaControl MC1
Unsere vollumfängliche Komfortregelung bietet erweiterte Steuerungsmöglichkeiten für einzelne Räume oder Gerätegruppen. Die Bedienung erfolgt wahlweise über ein Touch-Display oder über eine Weboberfläche. Dank bauseitiger 0-10 V-Ansteuerung oder gängiger Kommunikationsprotokolle wie Modbus RTU & TCP, BACnet und KNX ist diese Lösung optimal für alle GLT-Anwendungen geeignet.
| Regelungsvariante |
|---|
| elektromechanisch mit Störmeldekontakt |
| elektromechanisch ohne Störmeldekontakt |
| KaControl MC1 |
