PowerKon QE

Freistehende Konvektoren können in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.

Die funktionsgerechte Bautiefe (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Aufstellungsort und bestimmt zugleich die Leistungsfähigkeit des Konvektors.

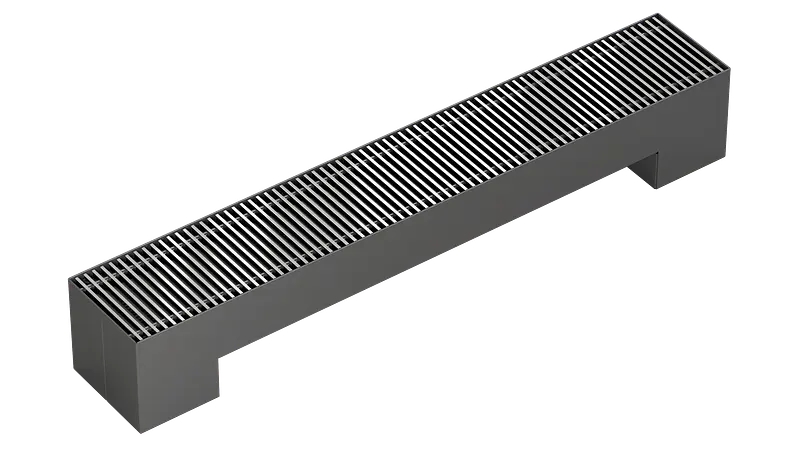

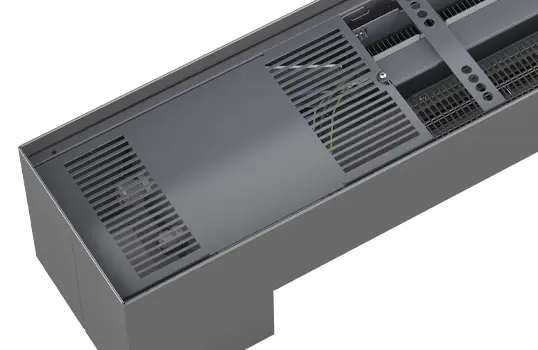

Für die Abdeckung stehen verschiedene Roll-Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.

Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.

Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Geräts haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.

Die Ermittlung der Heizleistungen und der Sicherheitsfunktionen erfolgte nach der DIN EN 60335, Teil 1, Teil 2 - 30 und Teil 2 – 40.

Die DIN EN 60335 regelt unter anderem das Betriebs-und Funktionsverhalten bei:

• unsachgemäßem Betrieb, z. B. Abdeckung des Rostes;
• auftretenden Überspannungen im Netz;
• maximalen Oberflächentemperaturen, z. B. an der Rostoberfläche;
• Funktion der Sicherheitseinrichtungen;
• Feuchtigkeitsbeständigkeit.

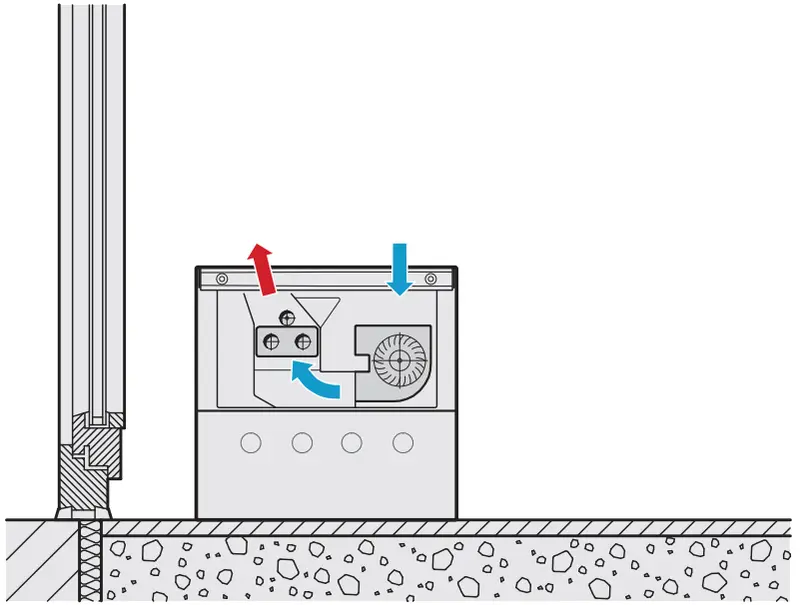

• Anordnung Heizregister zur Fensterseite, Querstromventilator zur Raumseite
• Effektive Heizung und Kaltluftabschirmung bei Glasflächen
• Die aufsteigende Luft bildet eine Luftwalze, die zugfrei in den Raum strömt.

Die Geräte sind mit leisen, schalloptimierten EC-Ventilatoren ausgestattet.

Schalldruck- und Schallleistungspegel sind in den technischen Daten tabellarisch aufgeführt.

Der tatsächliche Schalldruckpegel hängt stark von:

• der Anzahl der Geräte;
• den akustischen Eigenschaften des Raumes ab.

Empfehlung: Die Auslegung sollte immer unter Berücksichtigung des zulässigen Schalldruckpegels im Raum erfolgen.

Für die Regelung der PowerKon QE stehen zwei Regelungskonzepte zur Verfügung:

• Regelung durch einen Raumtemperaturregler
• Regelung durch eine externe GLT

In beiden Konzepten werden die EC-Querstromventilatoren über ein 0-10 V-Signal drehzahlgesteuert.

Sobald die EC-Querstromventilatoren bei einem beliebigen Sollwert eingeschaltet werden, geht die stufenlose Heizleistungsregelung in Betrieb.

Für jeden Volumenstrom wird so die passende Elektro-Heizleistung zur Verfügung gestellt.
