Grundgerät

Kampmann Lufterhitzer TOP C zum Heizen oder Kühlen für Wandmontage. Gehäuse aus sendzimir-verzinktem Stahlblech mit serienmäßigen Gewindeaufhängungen, komplett mit Motorschutzkorb, Kondensatwanne, Tropfenabscheider in einreihiger Lamellenbauweise aus Kunststoffprofilen mit Abtropfnasen und montierter Luftlenkjalousie, zweireihig, Zusatzteile ausblas- und ansaugseitig anschraubbar. LABS-konform nach VDMA 24364, Kategorie A1/B1/B2/C1/C2-L und B1/C1/C2-W.

Wärmetauscher

Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminiumlamellen. Sammler und Verteiler aus Stahl korrosionsgeschützt, geeignet für PKW oder PWW/PHW.

System		2-Leiter
Max. Betriebsdruck	bar	16
Max. Wassereintrittstemp.	°C	120
Min. Wassereintrittstemp.	°C	6
Max. Lufteintrittstemp.	°C	40
Max. Glykolanteil	%	50

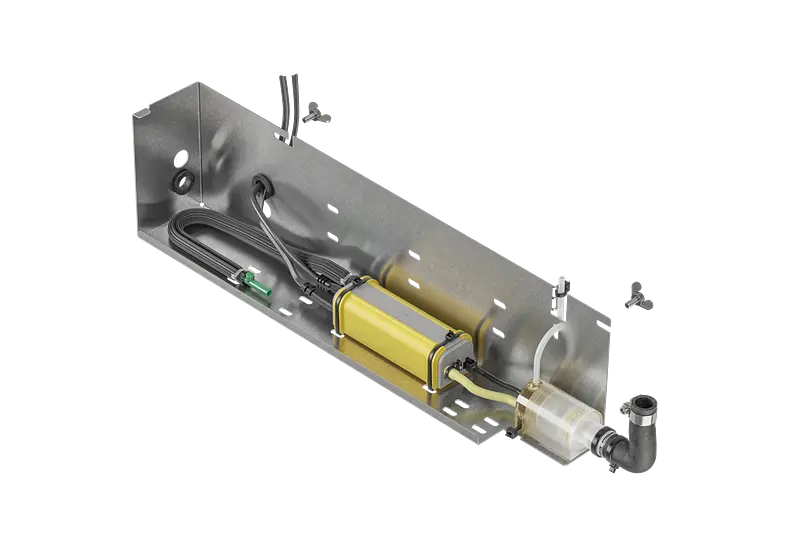

Kondensatpumpe

Kondensatpumpe angebaut, mit Schwimmerschalter.

max. Förderhöhe	m	8
Fördermenge	l/h	3
Schlauchlänge	m	10
Kondensatdruckleitung DN	mm	6

Ventilator

Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. Integrierter Motorschutz.

Regelung

• Integrierte Geräteregelung KaControl MC zur stetigen Ventilatorsteuerung mit Motorüberwachung.
• Zur Ansteuerung von 24 V DC Stellantrieben (Auf/Zu) für Heiz- und Kühlbetrieb.
• Mit Anschlussmöglichkeit von 5 Multifunktionseingängen (Raumtemperatur, Fensterkontakt, Vorlauf- und Rücklauftemperatur, Umschaltung Heizen/Kühlen, Kondensatalarm, sequenzielle Ansteuerung über ein 0-10 V Signal, usw.), gerätespezifische Steuerungs- und Regelungsalgorithmen mit den Kernfunktionen Raumtemperaturregelung (Heizen/Kühlen).
• Zeitschaltprogramm mit batteriegepufferter Echtzeituhr für vier Betriebsarten (Tag/Eco/Extra/Aus), Inbetriebnahmefunktion.
• Gruppierung von bis zu 10 Geräten und einem Display zu einer Regelzone mittels CAN-Bus, automatischer Adressierung und Kommunikationsüberwachung aller Bus Teilnehmer, kontinuierliche Synchronisation aller Zustände und Parameter innerhalb der Gruppe.
• CAN-Bus Schnittstelle und galvanisch getrennte RS485 Schnittstelle mit jeweils zwei Klemmblöcken für getrennten Anschluss bei Daisychain Verkabelung mit zuschaltbarem Abschlusswiderstand.
• Anschluss zentraler Funktionen wie z.B. Umschaltung Heizen/Kühlen an einem frei wählbaren Gerät der Gruppe.
• Ethernet-Schnittstelle mit zwei RJ45- Buchsen und integrierter Switch-Funktion.
• KNX-TP Schnittstelle mit Buchsenklemme alle Anschlussklemmen als Stecker ausgeführt, Wireless Kommunikation über Wifi Webserver zur benutzerfreundlichen Bedienung und zur vollständigen passwortgeschützten Parametrierung.
• Über Lizenzen freischaltbare Protokolle: BACnet/IP, Modbus TCP, Modbus RTU, KNX.
• Reparaturschalter über bauseitiges Schloss in Aus-Stellung abschließbar.

• Mit außen angebrachtem Anschlusskasten.

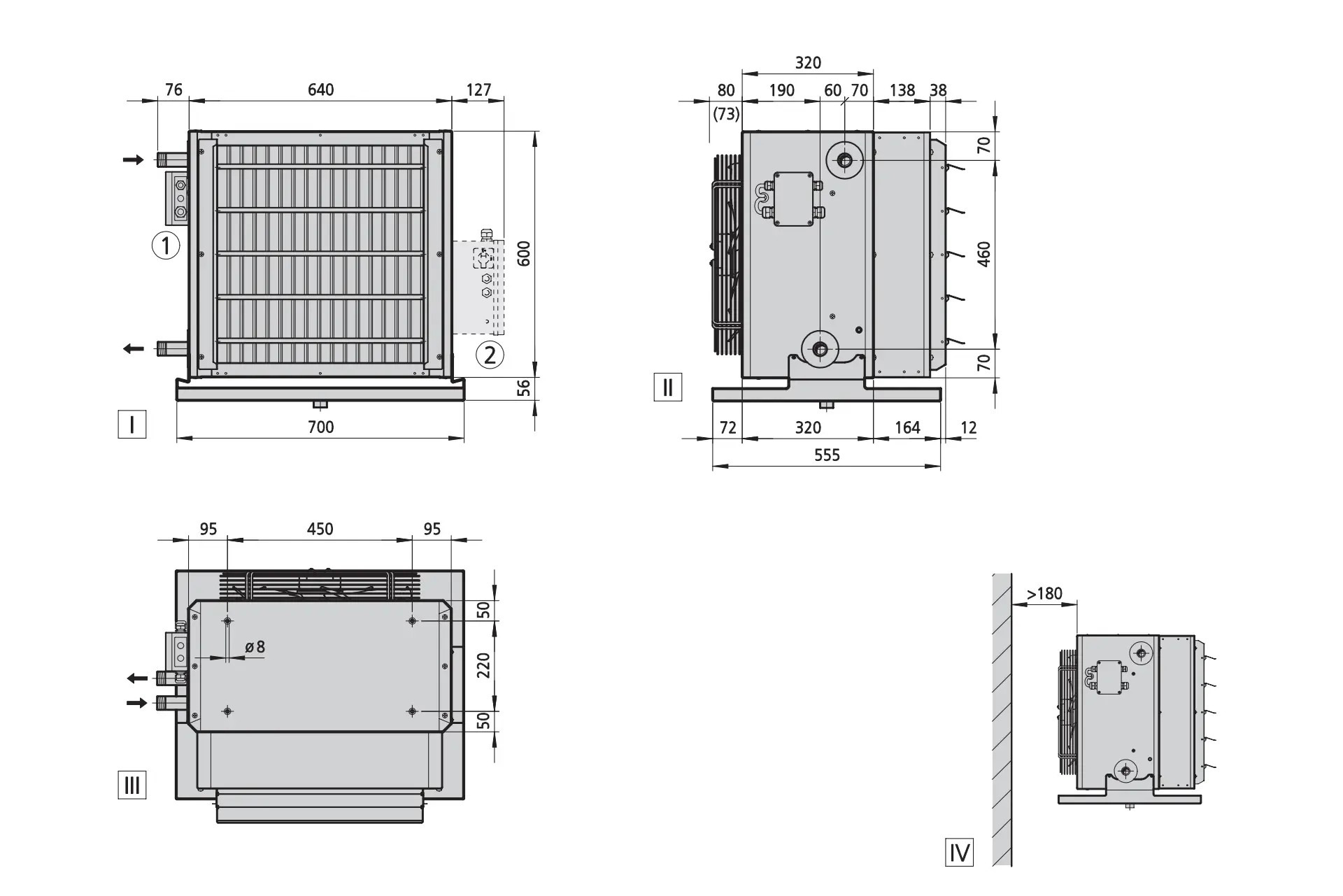

Konfiguration

Baugröße		5
Baubreite	mm	700
Bauhöhe	mm	675
Baulänge	mm	570
Gewicht	kg	50,7
Wasserinhalt	l	3,8
Anschluss		1 Zoll
