Katherm HK P

Art.-Nr.: 14361461314000

4 369,00 EUR

zuzüglich 20 % MwSt.

Details
Beschreibung
Technische Daten
Akustische Daten
EPD

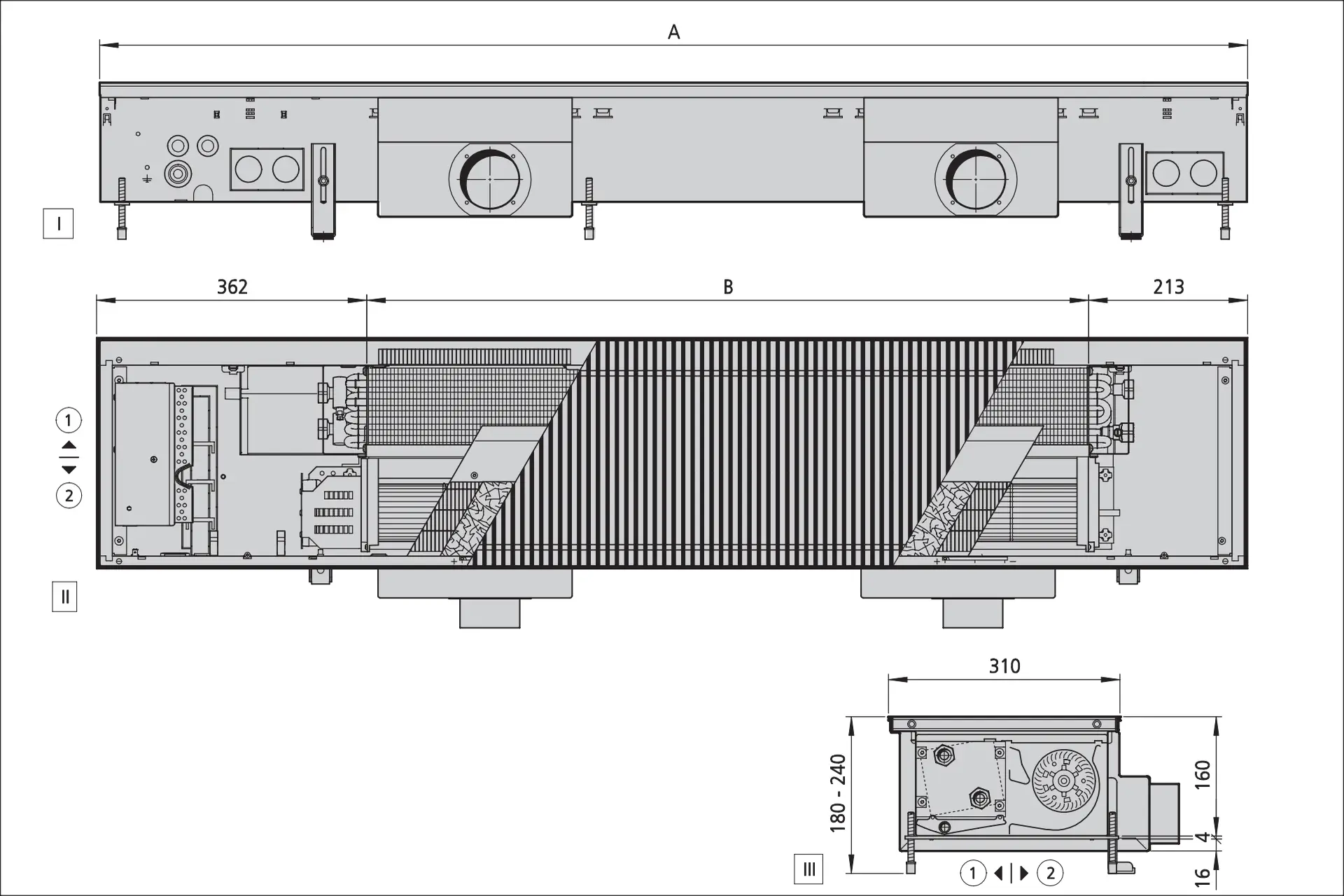

Abmessungen
Zubehör
Downloads

Grundgerät

Kampmann Unterflurkonvektor Katherm HK Primärluft als einbaufertiger Bodenkanal, wahlweise für Doppelbodeneinbau oder Estricheinbau, zum Heizen und Kühlen auf Konvektorbasis mit Querstromventilatorkonvektion und Primärlufteinbringung. Wärmeleistungen und Kühlleistungen nach DIN EN 16430, Teil 1 bis 3 geprüft. Hygienekonform nach VDI 6022.
Bodenwanne aus sendzimir-verzinktem Stahlblech, graphitgrau beschichtet. Bodenkanal modular aufgebaut, bestehend aus Anschluss-, Leistungs- und Erweiterungsmodul. Das Anschlussmodul beinhaltet alle haustechnischen Schnittstellen bestehend aus elektrischer Anschluss- und Regelbox, EC-Ventilatormotor, wasserseitigen Wärmetauscheranschluss, sowie den abwasserseitigen Kondensatanschluss, optimiert für einfache, zeitsparende Montage. Leistungsmodul bestehend aus Wärmetauscher und Querstromventilator mit durchgehenden kaskadierten Querstromwalzen. Erweiterungsmodul für den 4-Leiter-Wärmetauscheranschluss.
Mit seitlichen Montagehilfen und trittstabiler Höhenverstellung, jeweils mit Trittschalldämmung, für sichere Aufständerung des Kanals. Mit vorgestanzten Durchführungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Bodenwanne für Anbauset Kondensatpumpe vorbereitet. Segmentbleche als gleichzeitiger Fingerschutz des Querstromventilators und Filtervlies-Aufnahmerahmen, Luftführungsblech, Rostauflage und Querstrebe zur Aussteifung des Kanals. Mittenwand als Luftführungs- und Aufnahmeblech des Querstromventilators. Ausblasschlitze entlang der Kanallänge für Primärluftaustritt. Vorbereitet für Primärluftmodulen mit Zuluftstutzen.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq.1,05E+02. Weitere Berechnungen online möglich.

Wärmetauscher

Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und 1/2 Zoll-Ventilanschluss, graphitgrau beschichtet. Mit stabiler Verdrehsicherung und gleichzeitigem Spritzschutz bei Entlüftung. Sammler mit integrierter Entlüftungsmöglichkeit.

System		4-Leiter
Max. Betriebsdruck	bar	10
Max. Wassereintrittstemp.	°C	95
Min. Wassereintrittstemp.	°C	5
Max. Lufteintrittstemp.	°C	40
Max. Glykolanteil	%	50

Kondensatwanne

Kondensatwanne strömungsgünstig geformt, zur gleichzeitigen Kondensatabführung und Luftführung unterhalb des Konvektors Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung entnehmbares Bauteil entsprechend VDI 6022.

Ventilator

Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V -Eingang für stufenlose Drehzahlregelung. Thermischer Überlastungsschutz durch Temperatursicherung. Motorschutzart IP 20. Konstruiert für SELV-Versorgung, Schutzklasse 3. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung.
Gleichmäßige Durchströmung des Konvektors, geringe Leistungsaufnahmen für wirksamen, energiesparenden Verbrauch, gleichzeitig geräuschoptimiert für geringe Schallwerte. Leicht herausnehmbar für Reinigung und Wartung durch kombiniertes Kupplungs-/Kugelbolzensystem mit gleichzeitiger Schallentkopplung. Werksseitig anschlussfertig verdrahtet. Ventilsteuerung über Steuerkontakte 24 VDC.

Regelung

Regelungsvariante elektromechanisch 230 V
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit. Anschlussmöglichkeiten für bauseitige Signale zur Steuerung des Ventilators (stufenlos) und Stellantriebe, inklusive Netzteil 230V/24V. Stufenlose Drehzahlregelung über ein externes 0-10VDC-Signal.

Rost

Mit Rahmeneinfassprofil farblich passend zum Rost. Mit Schutzabdeckung und Rahmenkante. Mit verschraubbaren Abdeckblechen für die Anschlussbereiche. Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit passenden Distanzhülsen.

Konfiguration

Rostart		Roll-Rost
Rostausführung		Edelstahl
Anschluss		wechselseitig, Anschlussseite Kühlen links, Anschlussseite Heizen rechts
Baulänge	mm	2290
Baubreite	mm	310
Bauhöhe	mm	180
Stabhöhe	mm	18
Stabtiefe	mm	6
Stababstand	mm	10
Freier Querschnitt ca.	%	65
Gewicht	kg	25,4

Details
Beschreibung
Technische Daten
Akustische Daten
EPD
Abmessungen
Zubehör
Downloads

Grundgerät

Wärmetauscher

System		4-Leiter
Max. Betriebsdruck	bar	10
Max. Wassereintrittstemp.	°C	95
Min. Wassereintrittstemp.	°C	5
Max. Lufteintrittstemp.	°C	40
Max. Glykolanteil	%	50

Kondensatwanne

Ventilator

Regelung

Rost

Konfiguration

Rostart		Roll-Rost
Rostausführung		Edelstahl
Anschluss		wechselseitig, Anschlussseite Kühlen links, Anschlussseite Heizen rechts
Baulänge	mm	2290
Baubreite	mm	310
Bauhöhe	mm	180
Stabhöhe	mm	18
Stabtiefe	mm	6
Stababstand	mm	10
Freier Querschnitt ca.	%	65
Gewicht	kg	25,4

Wir berücksichtigen die Umweltauswirkungen unserer Produkte über ihren gesamten Lebenszyklus hinweg! Das Ergebnis sind Umweltproduktdeklarationen (EPDs). Die EPDs lassen sich problemlos bei allen gängigen Zertifizierungssystemen für nachhaltiges Bauen wie DGNB, BREEAM oder LEED einreichen und sind im Download-Bereich oder direkt hier über die Schaltfläche „Download“ verfügbar. Darüber hinaus ist das Produkt auf der Bauproduktplattform „DGNB Navigator“ registriert.

Basisdaten

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
GWP - Gesamt Klimawandel - gesamt	kg CO2 Äq.	1,02E+02	2,28E+00	1,01E+00	1,05E+02	3,36E+00	4,08E-01	1,97E-01	5,24E-02	9,52E-01	6,63E+00	0,00E+00	1,14E-01	3,84E+00	5,71E-02	-4,62E+01
GWP - Fossil Klimawandel - fossil	kg CO2 Äq.	1,02E+02	2,27E+00	3,65E+00	1,08E+02	3,35E+00	4,03E-01	1,84E-01	4,60E-02	9,39E-01	5,82E+00	0,00E+00	1,14E-01	3,84E+00	5,71E-02	-4,57E+01
GWP - Biogen Klimawandel - biogen	kg CO2 Äq.	-1,95E-01	4,76E-03	-2,65E+00	-2,84E+00	4,76E-03	3,17E-03	7,93E-03	-4,76E-03	7,93E-03	8,06E-01	0,00E+00	2,77E-04	7,30E-04	5,71E-04	-2,22E-02
GWP - Luluc Klimawandel - Landnutzung und Landnutzungsänderung	kg CO2 Äq.	4,79E-01	1,59E-03	6,35E-03	4,87E-01	5,43E-04	4,03E-04	3,17E-03	1,11E-02	4,76E-03	7,93E-03	0,00E+00	4,28E-05	9,65E-05	5,73E-05	-3,32E-01
ODP Ozonabbau	kg CFC-11 Äq.	4,70E-06	5,66E-07	1,90E-07	5,46E-06	7,81E-07	1,73E-08	1,57E-08	4,36E-09	5,66E-08	3,95E-07	0,00E+00	2,86E-08	3,30E-08	1,73E-08	-3,08E-06
AP Versauerung	mol H+ Äq.	1,13E+00	7,93E-03	7,93E-03	1,15E+00	1,75E-02	1,59E-03	7,55E-04	3,51E-04	3,81E-02	1,75E-02	0,00E+00	3,65E-04	7,90E-04	4,78E-04	-6,69E-01
EP - Süßwasser Eutrophierung Süßwasser	kg P Äq.	9,24E-02	1,47E-04	4,76E-03	9,73E-02	1,01E-04	1,22E-04	3,79E-05	1,59E-05	3,17E-03	1,59E-03	0,00E+00	7,42E-06	2,78E-05	1,65E-05	-5,55E-02
EP - Salzwasser Eutrophierung Salzwasser	kg P Äq.	1,19E-01	1,59E-03	3,17E-03	1,23E-01	6,35E-03	4,55E-04	1,98E-04	7,77E-05	1,59E-03	4,76E-03	0,00E+00	8,15E-05	3,06E-04	1,65E-04	-5,71E-02
EP - Land Eutrophierung Land	mol N Äq.	1,34E+00	1,90E-02	2,06E-02	1,38E+00	6,19E-02	3,17E-03	1,59E-03	5,16E-04	2,86E-02	4,76E-02	0,00E+00	1,59E-03	3,17E-03	1,59E-03	-6,63E-01
POCP photochemische Ozonbildung	kg NMVOC	3,99E-01	4,76E-03	4,76E-03	4,09E-01	1,59E-02	1,59E-03	3,93E-04	1,62E-04	7,93E-03	1,11E-02	0,00E+00	2,27E-04	7,25E-04	4,41E-04	-1,92E-01
ADPE Verknappung von abiotischen Ressourcen - Mineralien und Metalle	kg Sb Äq.	1,67E-02	5,43E-06	6,62E-06	1,67E-02	3,20E-06	2,47E-06	1,20E-06	7,71E-07	1,59E-03	1,65E-05	0,00E+00	2,73E-07	7,85E-07	1,86E-07	-1,27E-02
ADPF Verknappung von abiotischen Ressourcen - fossile Energieträger	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,06E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
WDP Wassernutzung	m³ Welt-Äq. entzogen	3,11E+01	1,24E-01	1,51E-01	3,14E+01	8,09E-02	5,20E-01	5,71E-02	2,70E-02	8,23E-01	2,08E-01	0,00E+00	6,35E-03	6,19E-02	5,71E-02	-9,90E+00
GWP-GHG Globales Erwärmungspotenzial insgesamt ohne biogenen Kohlenstoff nach IPCC AR5-Methodik	kg CO2 Äq.	1,00E+02	2,25E+00	3,65E+00	1,06E+02	3,33E+00	3,93E-01	1,82E-01	5,55E-02	9,23E-01	5,77E+00	0,00E+00	1,14E-01	3,84E+00	5,55E-02	-4,44E+01
PM Feinstaubemissionen	Krankheitsfälle	8,16E-06	1,98E-07	6,22E-08	8,42E-06	1,11E-07	2,73E-08	5,11E-09	3,28E-09	1,13E-07	8,23E-08	0,00E+00	1,00E-08	5,55E-09	9,26E-09	-3,47E-06
IR ionisierende Strahlung, menschliche Gesundheit	kBq U-235 Äq.	1,05E+01	1,87E-01	5,76E-01	1,13E+01	2,30E-01	2,86E-02	1,32E-01	1,59E-03	1,22E-01	5,46E+00	0,00E+00	9,52E-03	7,93E-03	6,35E-03	-4,87E+00
ETP - FW Ökotoxizität (Süßwasser)	CTUe	6,90E+03	2,89E+01	2,73E+01	6,96E+03	3,05E+01	9,41E+00	3,62E+00	1,56E+00	3,03E+02	7,23E+01	0,00E+00	1,45E+00	1,43E+01	9,47E-01	-4,90E+03
HTP - C Humantoxizität, kanzerogene Wirkungen	CTUh	6,46E-07	7,92E-10	8,00E-10	6,48E-07	5,74E-10	4,12E-09	8,06E-11	8,00E-11	1,17E-08	1,46E-09	0,00E+00	3,97E-11	4,49E-10	4,08E-11	-2,60E-07
HTP - NC Humantoxizität, nicht kanzerogene Wirkungen	CTUh	1,12E-05	3,01E-08	2,55E-08	1,12E-05	4,30E-08	2,05E-08	2,27E-09	1,81E-09	5,06E-07	4,17E-08	0,00E+00	1,52E-09	6,35E-09	6,31E-10	-7,65E-06
SQP mit der Landnutzung verbundene Wirkungen/Bodenqualität	-	6,79E+02	4,36E+01	1,95E+02	9,18E+02	2,38E+01	1,10E+00	2,03E+00	9,26E-01	1,51E+01	5,85E+01	0,00E+00	2,21E+00	3,08E-01	3,30E+00	-2,68E+02

Ressourceneinsatz

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
PERE Einsatz erneuerbarer Primärenergie - ohne die erneuerbaren Primärenergieträger, die als Rohstoffe verwendet werden	MJ	2,83E+02	4,70E-01	4,11E+01	3,25E+02	3,32E-01	3,01E-01	9,33E-01	1,46E-01	2,74E+00	2,82E+01	0,00E+00	2,38E-02	8,73E-02	2,22E-02	-1,08E+02
PERM Einsatz der als Rohstoff verwendeten, erneuerbaren Primärenergieträger	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT Gesamteinsatz erneuerbarer Primärenergie	MJ	2,83E+02	4,70E-01	4,11E+01	3,25E+02	3,32E-01	3,01E-01	9,33E-01	1,46E-01	2,74E+00	2,82E+01	0,00E+00	2,38E-02	8,73E-02	2,22E-02	-1,08E+02
PENRE Einsatz nicht erneuerbarer Primärenergie ohne die als Rohstoff verwendeten nicht erneuerbaren Primärenergieträger	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,19E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
PENRM Einsatz der als Rohstoff verwendeten nicht erneuerbaren Primärenergieträge	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT Gesamteinsatz nicht erneuerbarer Primärenergie	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,19E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
SM Einsatz von Sekundärstoffen	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF Einsatz von erneuerbaren Sekundärbrennstoffen	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF Einsatz von nicht erneuerbaren Sekundärbrennstoffen	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW Nettoeinsatz von Süßwasserressourcen	m³	6,26E-01	7,93E-03	1,75E-02	6,52E-01	6,35E-03	9,52E-03	3,17E-03	0,00E+00	2,86E-02	3,81E-02	0,00E+00	3,81E-04	3,17E-03	1,59E-03	-3,13E-01

Output-Flüsse und Abfallkategorien

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
HWD deponierter gefährlicher Abfall	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD deponierter nicht gefährlicher Abfall	kg	0,00E+00	0,00E+00	5,60E+00	5,60E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RWD Radioaktiver Abfall	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU Komponenten für die Weiterverwendung	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR Stoffe zum Recycling	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	1,70E+01	0,00E+00	0,00E+00
MER Stoffe für die Energierückgewinnung	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	1,34E+00	0,00E+00	0,00E+00
EE (Elektrisch) Exportierte Energie (Elektrisch)	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermisch) Exportierte Energie (Thermisch)	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00

Basisdaten

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
GWP - Gesamt Klimawandel - gesamt	kg CO2 Äq.	1,02E+02	2,28E+00	1,01E+00	1,05E+02	3,36E+00	4,08E-01	1,97E-01	5,24E-02	9,52E-01	6,63E+00	0,00E+00	1,14E-01	3,84E+00	5,71E-02	-4,62E+01
GWP - Fossil Klimawandel - fossil	kg CO2 Äq.	1,02E+02	2,27E+00	3,65E+00	1,08E+02	3,35E+00	4,03E-01	1,84E-01	4,60E-02	9,39E-01	5,82E+00	0,00E+00	1,14E-01	3,84E+00	5,71E-02	-4,57E+01
GWP - Biogen Klimawandel - biogen	kg CO2 Äq.	-1,95E-01	4,76E-03	-2,65E+00	-2,84E+00	4,76E-03	3,17E-03	7,93E-03	-4,76E-03	7,93E-03	8,06E-01	0,00E+00	2,77E-04	7,30E-04	5,71E-04	-2,22E-02
GWP - Luluc Klimawandel - Landnutzung und Landnutzungsänderung	kg CO2 Äq.	4,79E-01	1,59E-03	6,35E-03	4,87E-01	5,43E-04	4,03E-04	3,17E-03	1,11E-02	4,76E-03	7,93E-03	0,00E+00	4,28E-05	9,65E-05	5,73E-05	-3,32E-01
ODP Ozonabbau	kg CFC-11 Äq.	4,70E-06	5,66E-07	1,90E-07	5,46E-06	7,81E-07	1,73E-08	1,57E-08	4,36E-09	5,66E-08	3,95E-07	0,00E+00	2,86E-08	3,30E-08	1,73E-08	-3,08E-06
AP Versauerung	mol H+ Äq.	1,13E+00	7,93E-03	7,93E-03	1,15E+00	1,75E-02	1,59E-03	7,55E-04	3,51E-04	3,81E-02	1,75E-02	0,00E+00	3,65E-04	7,90E-04	4,78E-04	-6,69E-01
EP - Süßwasser Eutrophierung Süßwasser	kg P Äq.	9,24E-02	1,47E-04	4,76E-03	9,73E-02	1,01E-04	1,22E-04	3,79E-05	1,59E-05	3,17E-03	1,59E-03	0,00E+00	7,42E-06	2,78E-05	1,65E-05	-5,55E-02
EP - Salzwasser Eutrophierung Salzwasser	kg P Äq.	1,19E-01	1,59E-03	3,17E-03	1,23E-01	6,35E-03	4,55E-04	1,98E-04	7,77E-05	1,59E-03	4,76E-03	0,00E+00	8,15E-05	3,06E-04	1,65E-04	-5,71E-02
EP - Land Eutrophierung Land	mol N Äq.	1,34E+00	1,90E-02	2,06E-02	1,38E+00	6,19E-02	3,17E-03	1,59E-03	5,16E-04	2,86E-02	4,76E-02	0,00E+00	1,59E-03	3,17E-03	1,59E-03	-6,63E-01
POCP photochemische Ozonbildung	kg NMVOC	3,99E-01	4,76E-03	4,76E-03	4,09E-01	1,59E-02	1,59E-03	3,93E-04	1,62E-04	7,93E-03	1,11E-02	0,00E+00	2,27E-04	7,25E-04	4,41E-04	-1,92E-01
ADPE Verknappung von abiotischen Ressourcen - Mineralien und Metalle	kg Sb Äq.	1,67E-02	5,43E-06	6,62E-06	1,67E-02	3,20E-06	2,47E-06	1,20E-06	7,71E-07	1,59E-03	1,65E-05	0,00E+00	2,73E-07	7,85E-07	1,86E-07	-1,27E-02
ADPF Verknappung von abiotischen Ressourcen - fossile Energieträger	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,06E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
WDP Wassernutzung	m³ Welt-Äq. entzogen	3,11E+01	1,24E-01	1,51E-01	3,14E+01	8,09E-02	5,20E-01	5,71E-02	2,70E-02	8,23E-01	2,08E-01	0,00E+00	6,35E-03	6,19E-02	5,71E-02	-9,90E+00
GWP-GHG Globales Erwärmungspotenzial insgesamt ohne biogenen Kohlenstoff nach IPCC AR5-Methodik	kg CO2 Äq.	1,00E+02	2,25E+00	3,65E+00	1,06E+02	3,33E+00	3,93E-01	1,82E-01	5,55E-02	9,23E-01	5,77E+00	0,00E+00	1,14E-01	3,84E+00	5,55E-02	-4,44E+01
PM Feinstaubemissionen	Krankheitsfälle	8,16E-06	1,98E-07	6,22E-08	8,42E-06	1,11E-07	2,73E-08	5,11E-09	3,28E-09	1,13E-07	8,23E-08	0,00E+00	1,00E-08	5,55E-09	9,26E-09	-3,47E-06
IR ionisierende Strahlung, menschliche Gesundheit	kBq U-235 Äq.	1,05E+01	1,87E-01	5,76E-01	1,13E+01	2,30E-01	2,86E-02	1,32E-01	1,59E-03	1,22E-01	5,46E+00	0,00E+00	9,52E-03	7,93E-03	6,35E-03	-4,87E+00
ETP - FW Ökotoxizität (Süßwasser)	CTUe	6,90E+03	2,89E+01	2,73E+01	6,96E+03	3,05E+01	9,41E+00	3,62E+00	1,56E+00	3,03E+02	7,23E+01	0,00E+00	1,45E+00	1,43E+01	9,47E-01	-4,90E+03
HTP - C Humantoxizität, kanzerogene Wirkungen	CTUh	6,46E-07	7,92E-10	8,00E-10	6,48E-07	5,74E-10	4,12E-09	8,06E-11	8,00E-11	1,17E-08	1,46E-09	0,00E+00	3,97E-11	4,49E-10	4,08E-11	-2,60E-07
HTP - NC Humantoxizität, nicht kanzerogene Wirkungen	CTUh	1,12E-05	3,01E-08	2,55E-08	1,12E-05	4,30E-08	2,05E-08	2,27E-09	1,81E-09	5,06E-07	4,17E-08	0,00E+00	1,52E-09	6,35E-09	6,31E-10	-7,65E-06
SQP mit der Landnutzung verbundene Wirkungen/Bodenqualität	-	6,79E+02	4,36E+01	1,95E+02	9,18E+02	2,38E+01	1,10E+00	2,03E+00	9,26E-01	1,51E+01	5,85E+01	0,00E+00	2,21E+00	3,08E-01	3,30E+00	-2,68E+02

Ressourceneinsatz

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
PERE Einsatz erneuerbarer Primärenergie - ohne die erneuerbaren Primärenergieträger, die als Rohstoffe verwendet werden	MJ	2,83E+02	4,70E-01	4,11E+01	3,25E+02	3,32E-01	3,01E-01	9,33E-01	1,46E-01	2,74E+00	2,82E+01	0,00E+00	2,38E-02	8,73E-02	2,22E-02	-1,08E+02
PERM Einsatz der als Rohstoff verwendeten, erneuerbaren Primärenergieträger	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT Gesamteinsatz erneuerbarer Primärenergie	MJ	2,83E+02	4,70E-01	4,11E+01	3,25E+02	3,32E-01	3,01E-01	9,33E-01	1,46E-01	2,74E+00	2,82E+01	0,00E+00	2,38E-02	8,73E-02	2,22E-02	-1,08E+02
PENRE Einsatz nicht erneuerbarer Primärenergie ohne die als Rohstoff verwendeten nicht erneuerbaren Primärenergieträger	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,19E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
PENRM Einsatz der als Rohstoff verwendeten nicht erneuerbaren Primärenergieträge	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT Gesamteinsatz nicht erneuerbarer Primärenergie	MJ	1,25E+03	3,70E+01	5,27E+01	1,34E+03	4,92E+01	8,66E+00	4,39E+00	6,19E-01	1,27E+01	1,55E+02	0,00E+00	1,86E+00	8,99E-01	1,33E+00	-5,63E+02
SM Einsatz von Sekundärstoffen	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF Einsatz von erneuerbaren Sekundärbrennstoffen	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF Einsatz von nicht erneuerbaren Sekundärbrennstoffen	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW Nettoeinsatz von Süßwasserressourcen	m³	6,26E-01	7,93E-03	1,75E-02	6,52E-01	6,35E-03	9,52E-03	3,17E-03	0,00E+00	2,86E-02	3,81E-02	0,00E+00	3,81E-04	3,17E-03	1,59E-03	-3,13E-01

Output-Flüsse und Abfallkategorien

Auswirkungskategorie	Gerät	A1	A2	A3	A1-A3	A4	A5	B2	B3	B4	B6	C1	C2	C3	C4	D
HWD deponierter gefährlicher Abfall	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD deponierter nicht gefährlicher Abfall	kg	0,00E+00	0,00E+00	5,60E+00	5,60E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RWD Radioaktiver Abfall	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU Komponenten für die Weiterverwendung	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR Stoffe zum Recycling	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	1,70E+01	0,00E+00	0,00E+00
MER Stoffe für die Energierückgewinnung	kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	1,34E+00	0,00E+00	0,00E+00
EE (Elektrisch) Exportierte Energie (Elektrisch)	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermisch) Exportierte Energie (Thermisch)	MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00	0,00E+00
