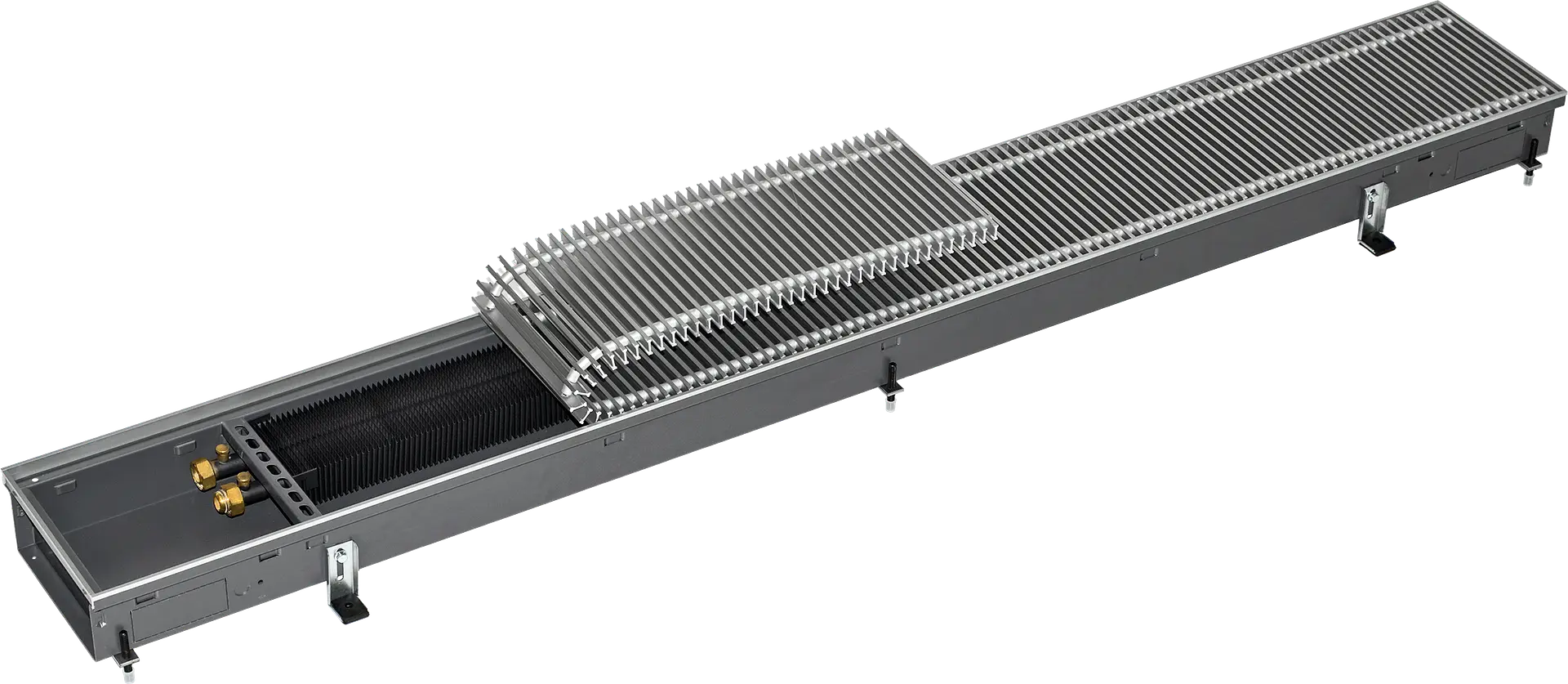

Katherm NK
Natürliche Konvektion.
- Heizen
Unterflurkonvektoren können je nach Ausführung in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.
Die funktionsgerechte Baubreite (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Fußbodenaufbau und bestimmt zugleich die Leistungsfähigkeit des Unterflurkonvektors.
Über Leerteile, Säulenaussparungen, Winkel etc. können durchgehende Bänder realisiert werden.
| Baubreite (B) | Bauhöhe (C) | Baulänge (A) |
|---|---|---|
| 137 mm | 92 mm | 800 - 5000 mm |
| 137 mm | 120 mm | 800 - 5000 mm |
| 182 mm | 92 mm | 800 - 5000 mm |
| 182 mm | 120 mm | 800 - 5000 mm |
| 182 mm | 150 mm | 800 - 5000 mm |
| 182 mm | 200 mm | 800 - 5000 mm |
| 232 mm | 92 mm | 800 - 5000 mm |
| 232 mm | 120 mm | 800 - 5000 mm |
| 232 mm | 150 mm | 800 - 5000 mm |
| 232 mm | 200 mm | 800 - 5000 mm |
| 300 mm | 92 mm | 800 - 5000 mm |
| 300 mm | 120 mm | 800 - 5000 mm |
| 300 mm | 150 mm | 800 - 5000 mm |
| 300 mm | 200 mm | 800 - 5000 mm |
| 380 mm | 92 mm | 800 - 5000 mm |
| 380 mm | 120 mm | 800 - 5000 mm |
| 380 mm | 150 mm | 800 - 5000 mm |
| 380 mm | 200 mm | 800 - 5000 mm |
Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.
Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.
Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Gerätes haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.
| Rostart | Rostausführung | Rost-Stababstand | Freier Querschnitt ca. |
|---|---|---|---|
| Roll-Rost | Aluminium, natur eloxiert | 9.0 mm | 65 % |
| Roll-Rost | Aluminium, messing eloxiert | 9.0 mm | 65 % |
| Roll-Rost | Aluminium, bronze eloxiert | 9.0 mm | 65 % |
| Roll-Rost | Aluminium, schwarz eloxiert | 9.0 mm | 65 % |
| Roll-Rost | Aluminium, bronziert | 9.0 mm | 65 % |
| Roll-Rost | Aluminium, beschichtet DB 703 | 9.0 mm | 65 % |
| Roll-Rost | Edelstahl | 10.5 mm | 65 % |
| Roll-Rost | Edelstahl, poliert | 10.5 mm | 65 % |
| Roll-Rost | Messing, natur | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, natur eloxiert | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, messing eloxiert | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, bronze eloxiert | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, schwarz eloxiert | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, bronziert | 9.0 mm | 65 % |
| Linear-Rost | Aluminium, beschichtet DB 703 | 9.0 mm | 65 % |
| Linear-Rost | Edelstahl | 10.5 mm | 65 % |
| Linear-Rost | Edelstahl, poliert | 10.5 mm | 65 % |
| Linear-Rost | Messing, natur | 9.0 mm | 65 % |

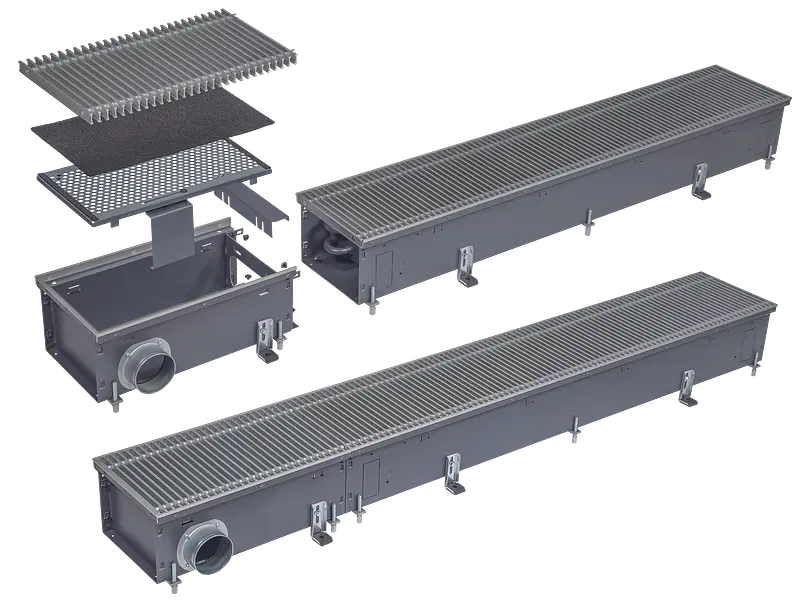

Für die Katherm NK sind zusätzliche, anbaubare Zuluftkanäle ZL erhältlich, wodurch zusätzlich aufbereitete Zuluft in Räume eingebracht werden kann.
Merkmale:

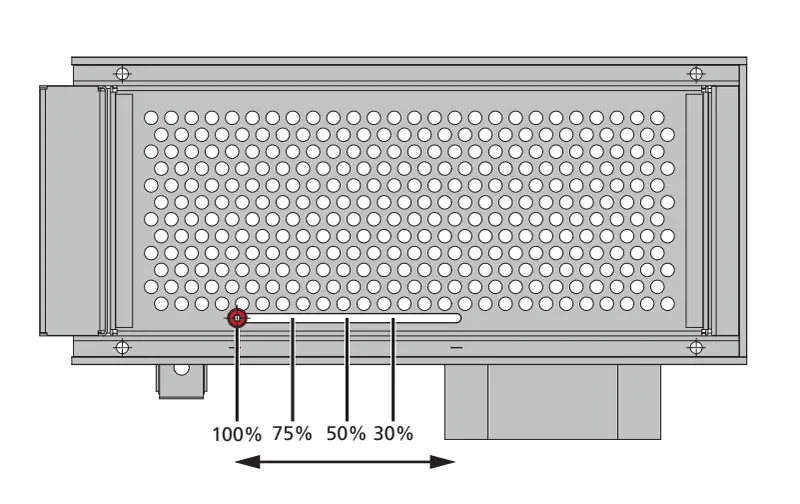

Um den gewünschten Volumenstrom für den Raum am Zuluftmodul einzustellen, kann man den Schieber in verschiedenste Positionen bewegen.
Dient als Nachweis für Zertifizierungssysteme z. B.:
