Luftdurchlässe
SDA

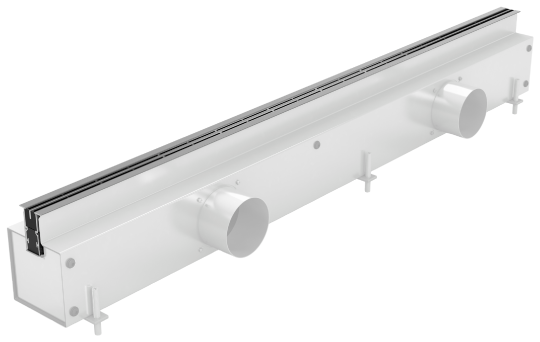

Begehbarer Schlitzdüsendurchlass zum Einbau in Doppelböden in ein- oder zweireihiger Ausführung. Eingriff- und Stolpersicher durch geringe Einzelschlitzbreiten in den Düsen (2mm), sowie geringe Aufbauhöhe der Auflageprofile (1mm).
Übersicht
Der sichtbare Bereich des SDA beschränkt sich auf gerade einmal 38 mm Breite (59 mm bei zweireihiger Ausführung). Die beiden Auflageprofile sind in unterschiedlichen RAL-Farben und Eloxierungen erhältlich.
Für die behagliche Lufteinbringung benötigt der SDA nur eine senkrechte Fläche. Der Luftstrom steigt an der Wand oder der Fassade auf und verteilt sich mit geringer Luftgeschwindigkeit effektiv im Raum.
Für die passgenaue Projektierung ist der SDA in ein- oder zweireihiger Ausführung und in Längen von 500 - 2000 mm erhältlich. Je nach Anforderung lassen sich verschiedene Luftströmungsrichtungen einstellen.
Der SDA steht für Trittstabilität. Hochwertige Materialien und ein robustes Produktdesign machen die Frontpartie begehbar.
Nach der unkomplizierten Entnahme der gesamten Frontpartie kann der Anschlusskasten komplett ausgesaugt werden.

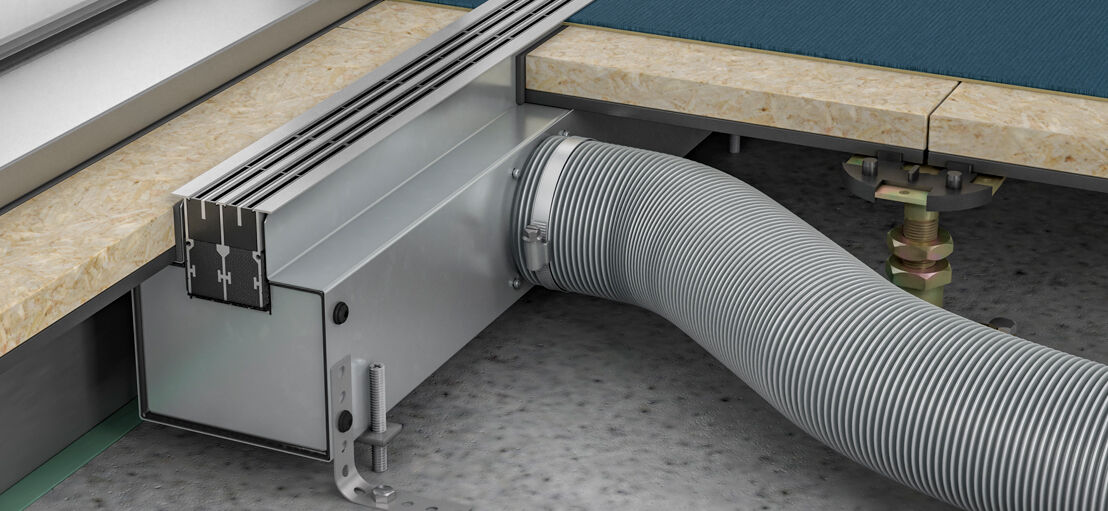

Der Anschlusskasten ist mit Gewindefüßen für die Höhenjustierung ausgestattet und für den Einsatz in Doppelböden geeignet.
Mit einem Spaltmaß von unter 2 mm ist der Eingriff in den SDA unmöglich. Somit ist das Gerät optimal geeignet für den Einsatz in Schulen und Betreuungseinrichtungen.
Das gesamte Frontprofil wird werkzeuglos in den montierten Anschlusskasten eingeschoben. Beidseitige Dichtungen sorgen für die luftdichte Verbindung von SDA und Anschlusskasten.
