Unterflurkonvektoren

Katherm ID

Heizen und Kühlen mit Induktions- und Frischluft.

Übersicht

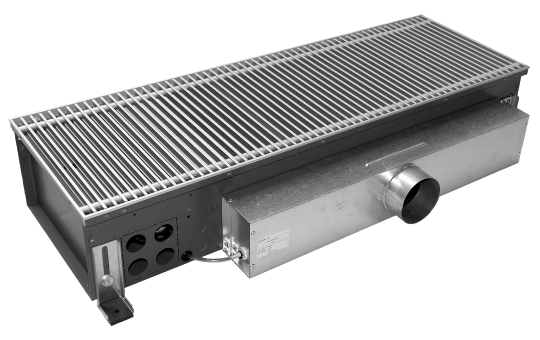

Der Katherm ID ist ein Unterflurkonvektor zum dezentralen Heizen und Kühlen sowie effektivem Lüften mit aufbereiteter Primärluft nach dem Induktionsprinzip. Die Haupteinsatzbereiche sind Büro- und Konferenzräume. Ideal ist der Katherm ID in Kombination mit trägen Systemen wie Betonkernaktivierung.

Die Kanäle und Versorgungsleitungen können platzsparend im Doppel- oder Hohlraumboden eingebaut werden. Dadurch ist eine bessere Raumnutzungsfläche möglich.

Die Kanalbreite ist bei allen Katherm ID gleich. Verfügbar sind zwei Kanalhöhen und fünf Kanallängen. Er kann als 2-Leiter oder 4-Leitersystem ausgelegt werden. Der Primärluftvolumenstrom ist in 4 verschiedenen Stufen von niedrig bis sehr hoch wählbar.

Durch strömungsoptimierte Düsen wird dem Konvektor Primärluft zugeführt. Die Düsen sind auf eine besonders geräuscharme Luftführung optimiert. Bei sich ändernden Anforderungen lassen sie sich im eingebauten Zustand austauschen. Somit können die Luftvolumenströme für eine spätere Nutzungsänderung des Raumes angepasst werden.

Durch die Einsparung sich drehender Teile, werden die Investitionskosten geringgehalten. Außerdem ist die Wartung sehr simpel.

Für jede Gebäudearchitektur mit individuellen Geometrien sind Maßanfertigungen möglich. Das gilt für den Kanal und den Rost. Verfügbar sind Gehrungsecken, gebogene Ausführungen, Winkel und Schrägen, Säulenaussparungen, verschiedene Rostvarianten und Rahmenkanten. Lassen Sie sich von uns beraten.

Bitte akzeptieren Sie Marketing-Cookies, um dieses Video anzuschauen.

Durch den Einsatz von Katherm ID und der Einbringung von Primärluft ist ein jahreszeitenunabhängig frisches Raumklima gewährleistet. Gleichzeitig werden die Glasfassaden vor einfallender Kälte und Wärme abgeschirmt

Luftanschluss wahlweise: 1 oder 2 Zuluftstutzen, raumseitig

Optional bieten wir einen integriertem Volumenstromregler an, der den lufthydraulischen Abgleich herbeiführt.

Referenzen

UN Hochhaus „Kleiner Eugen“, Bonn

Volksbank Filiale, Plochingen

Revo, München

25hours Hotel The Circle, Köln

Hotel Roomers, Baden-Baden
