Fan Coils

KaCool D AF

Artikel-Nr.: 32500826200000

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

2.821,00 €

zzgl. 19% MwSt.

Übersicht

Auslass optimiert für max. Behaglichkeit durch seitlichen Luftaustritt und Ausnutzung des Coanda-Effektes
IR-Empfänger fast unsichtbar in Designblende integriert (BG1-4)

Für PKW, PWW und Kondensatabfuhr
Mit Zulauf zur Kondensatwanne
Tropfwanne liegt dem Gerät bei
Optional mit integrierten Ventilen

BG 1-4 je Stutzen (max 2) 80m³/h
BG 5-7 max 120 m³/h

Stufenlose EC-Ventilatoren
Effizient und geräuscharm
Integrierte Thermokontakte

Einfach zugänglich
600 mm maximale Förderhöhe
Ansteuerung der Pumpe über einen zweistufigen Schwimmerschalter

Leistungsdaten berechnen

Schallleistung Oktavspektrum

Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.

Oktave Spektrum

Zubehör

Regelungszubehör elektromechanisch 230 V

Raumthermostat

Heizen/Kühlen, 2- u. 4-Leiter, 3-stufig. Nur mit Ventile/Ventilkits mit Stellantrieb, mit Umschalter AUS/Hand/Lüfterautomatik, 230 V AC, Auf/Zu, Aufputz, Schutzklasse II, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 30155
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch, 5 Katherm HK Unterflurkonvektoren, 5 TOP, Ultra oder Ultra Allround Lufterhitzer, 5 Venkon oder PowerKon LT Fan Coils, 5 KaCool D AF, KaCool W oder KaDeck Fan Coils

Artikel-Nr.: 196000030155

Listenpreis

262,00 €

zzgl. 19% MwSt.

Details

Uhrenthermostat

Heizen/Kühlen, 2- u. 4-Leiter, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, 1 W, Unterputz, Schutzklasse II, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, Typ 30256
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch, 5 TOP, Ultra oder Ultra Allround Lufterhitzer, 5 Venkon Fan Coils, 5 KaCool D AF, KaCool W oder KaDeck Fan Coils

Artikel-Nr.: 196000030256

Listenpreis

416,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148941

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148941

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148942

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148942

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148943

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148943

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148944

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148944

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Ventilkits

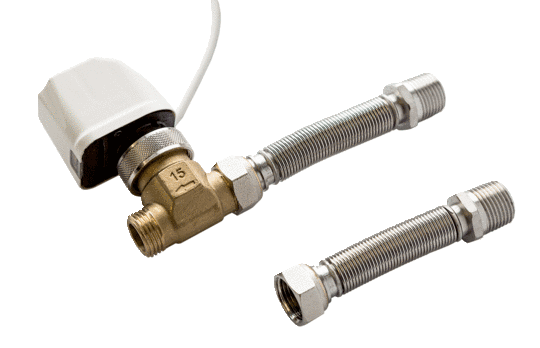

2-Wege-Ventilkit

2-Leiter, 2-Wege-Ventil, 1 St. 230 V 2-Punkt-Stellantrieb 230 V Auf/Zu, thermoelektrisch, 50 Hz, 1,8 W, Anschluss 3/4 Zoll mit Außengewinde, KVS-Wert 4 m³/h, Wasser mit Glykol <50%, beigestellt

Passend für: Baugröße 6 - 7

Artikel-Nr.: 325009042110

Listenpreis

316,00 €

zzgl. 19% MwSt.

Details

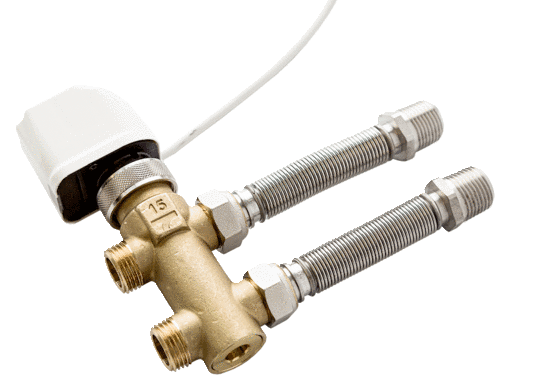

3-Wege-Ventilkit

2-Leiter, 3-Wege-Ventil, 1 St. 230 V 2-Punkt-Stellantrieb 230 V Auf/Zu, thermoelektrisch, 50 Hz, Anschluss 3/4 Zoll mit Außengewinde, KVS-Wert 4 m³/h, Wasser mit Glykol <50%, beigestellt

Passend für: Baugröße 6 - 7

Artikel-Nr.: 325009042120

Listenpreis

369,00 €

zzgl. 19% MwSt.

Details

Differenzdruckunabhängiges Ventilkit

2-Leiter, 230 V 2-Punkt-Stellantrieb 230 V Auf/Zu, 50 Hz, Anschluss 3/4 Zoll Wasser mit Glykol <50%, beigestellt

Passend für: Baugröße 2 - 7, min. Durchflussmenge 150 l/h, max. Durchflussmenge 1050 l/h, DN 15

Artikel-Nr.: 325009022310

Listenpreis

385,00 €

zzgl. 19% MwSt.

Details

Differenzdruckunabhängiges Ventilkit

2-Leiter, 230 V 2-Punkt-Stellantrieb 230 V Auf/Zu, 50 Hz, Anschluss 3/4 Zoll Wasser mit Glykol <50%, beigestellt

Passend für: Baugröße 2 - 7, min. Durchflussmenge 250 l/h, max. Durchflussmenge 1800 l/h, DN 20

Artikel-Nr.: 325009032310

Listenpreis

419,00 €

zzgl. 19% MwSt.

Details

2-Wege-Ventilkit

2-Leiter, 2-Wege-Ventil, 1 St. 24 V Stellantrieb stetig, 24 VAC/0-10 VDC, 50 Hz, Anschluss 3/4 Zoll mit Außengewinde, KVS-Wert 4 m³/h, Wasser mit Glykol <50%, beigestellt

Passend für: Baugröße 6 - 7

Artikel-Nr.: 325009042212

Listenpreis

594,00 €

zzgl. 19% MwSt.

Details

Blende/Ansauggitter

Kunststoffblende

ohne IR-Fernbedienung, Farbe RAL 9016 verkehrsweiß

Passend für: Baugröße 5 - 7, KaCool D AF

Artikel-Nr.: 325009020030

Listenpreis

439,00 €

zzgl. 19% MwSt.

Details

Metallblende

ohne IR-Fernbedienung, Farbe RAL 9016 verkehrsweiß
Bei Deckenkassetten mit der Artikelnummer 325008XXX001XX ist die ABS Designblende im Lieferumfang enthalten. Um die Geräte ohne Designblende zu bestellen, muss in der Art. Nr. die 1 durch eine 0 ersetzt und die Metallblende separat bestellt werden.

Passend für: Baugröße 5 - 7, KaCool D AF

Artikel-Nr.: 325009020020

Listenpreis

874,00 €

zzgl. 19% MwSt.

Details

Anbauteile

Primärluftanschlussstutzen

zum Anschluss von externer Primärluft, Anschlussdurchmesser 80 mm

Passend für: Baugröße 5 - 7

Artikel-Nr.: 325009020300

Listenpreis

55,00 €

zzgl. 19% MwSt.

Details

Unterdeckenrahmen/Umhausung

Farbe RAL 9016 verkehrsweiß

Passend für: Baugröße 5 - 7

Artikel-Nr.: 325009020110

Listenpreis

669,00 €

zzgl. 19% MwSt.

Details

Weitere Farbtöne

Mehrpreis für RAL-Farbe nach Wahl

Preis je Blende.

Passend für: Baugröße 5 - 7, Metallblende, KaCool D AF Fan Coils

Artikel-Nr.: 325008000102

Listenpreis

910,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für RAL-Farbe nach Wahl

Preis je Blende.

Passend für: Baugröße 5 - 7, ABS-Blende, KaCool D AF Fan Coils

Artikel-Nr.: 325008000104

Listenpreis

674,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für RAL-Farbe nach Wahl

Preis je Umhausung.

Passend für: Baugröße 5 - 7, Umhausung, KaCool D AF Fan Coils

Artikel-Nr.: 325008000106

Listenpreis

505,00 €

zzgl. 19% MwSt.

Details

Downloads

Konformitätserklärungen/Urkunden/Zertifikate

Recycling-Zertifikat

PDF (143 kB)

Zertifikat ISO 50001:2018

PDF (133 kB)

Zertifikat ISO 9001:2008

PDF (116 kB)

Herstellererklärung VDI 6022 KaCool D AF

PDF (105 kB)

EU-Konformitätserklärung KaCool D AF Fan Coils

PDF (172 kB)

Produktübergreifende Informationen

Produktübersicht

PDF (16,1 MB)

Broschüre Fan Coils

PDF (8,6 MB)

Anleitungen

KaControl MC - Multi Connect Klimaregelung

PDF (34,1 MB)

KaCool D AF Fan Coils

PDF (18,8 MB)

Technische Kataloge

KaControl MC - Multi Connect Klimaregelung

PDF (2,6 MB)

KaCool D AF Fan Coils

PDF (6,5 MB)

BIM-Daten

BIM-Daten Kampmann Group

VDI-/BDH-Datensatz

VDI 3805 Datensatz Teil 6

ZIP (232 kB)

CAD-Zeichnungen

KaCool D AF, 2- und 4-Leitersystem, Baugröße 5 bis 7, Rastermaß 900 mm, Ansichten

PDF (1,2 MB)

KaCool D AF, 2- und 4-Leitersystem, Baugröße 5 bis 7, Rastermaß 900 mm, Ansichten

DXF (22,6 MB)

KaCool D AF, 2- und 4-Leitersystem, Baugröße 5 bis 7, Rastermaß 900 mm, Ansichten

DWG (3 MB)

Verlegepläne

KaCool D, Regelungsvariante elektromechanisch

PDF (853 kB)
