Lufterhitzer

Ultra Allround

Artikel-Nr.: 35400027425800

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

6.008,00 €

zzgl. 19% MwSt.

Übersicht

Organische Formgebung zur optimalen Luftführung
Leichtbaumaterialien zur einfachen Montage

Der Ultra Allround ist in zwei Verkleidungsvarianten, in Wunschfarbe gepulvert, erhältlich:

Vollverkleidet im Metallgehäuse für eine optisch herausstechende Klimatechnik

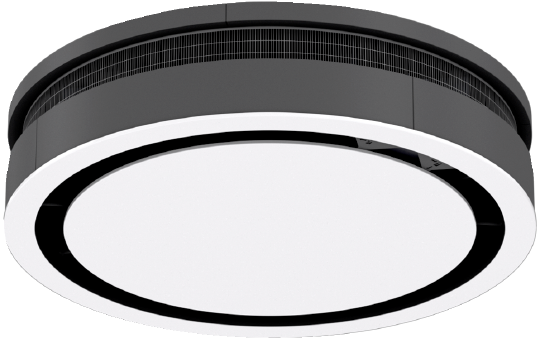

Teilverkleidet integriert in moderne schwarze Deckenbausysteme für eine unauffällige, aber moderne Industrieoptik

Heizen: Niedertemperaturversion für Betrieb mit sehr niedrigen Vorlauftemperaturen
Kühlen: höchstmögliche Kühlleistung durch runden Wäremtauscher mit großer Oberfläche

Langlebiger, geräuschoptimierter EC-Radialventilator

Stufenlose Ansteuerung zur optimalen Steuerung der Luftmenge
Einfache Wartung über die Geräteunterseite
Motorschutzart IP 54

Werkzeugloser Zugriff für die Wartung z.B. von Kondensatwanne und Ventilator
Bodendeckel mit Fallsicherung

Kondensatwanne aus Kunststoff
Desinfektionsmittelbeständig
Reinigbar von der Geräteoberseite (werkzeugloser Zugang)
Entnahme der Kondensatwanne über die Geräteunterseite möglich

Kompakte Bauform, ohne separatem Schwimmer, verhindert mögliche Leckagestellen an Verbindungen
Extrem laufruhige Pumpe, unter 20 dB(A) Schalldruckpegel
Ermittlung des Kondensatstandes über kapazitiven Sensor
Förderhöhe bis zu 20 m
Alarmkontakt bei Fehlfunktion oder zu hohem Wasserstand in der Kondensatwanne
Zugänglich von der Geräteoberseite (werkzeuglos)

Ob einfach elektromechanisch oder über KaControl MC (KNX, Modbus, BACnet): regelungstechnisch lässt sich der Ultra Allround in jede gewünschte Gebäudeautomation einbinden.

Leistungsdaten berechnen

Zubehör

Regelungszubehör elektromechanisch 230 V

Raumthermostat

Heizen/Kühlen, 2- u. 4-Leiter, 3-stufig. Nur mit Ventile/Ventilkits mit Stellantrieb, mit Umschalter AUS/Hand/Lüfterautomatik, 230 V AC, Auf/Zu, Aufputz, Schutzklasse II, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 30155
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch, 5 Katherm HK Unterflurkonvektoren, 5 TOP, Ultra oder Ultra Allround Lufterhitzer, 5 Venkon oder PowerKon LT Fan Coils, 5 KaCool D AF, KaCool W oder KaDeck Fan Coils

Artikel-Nr.: 196000030155

Listenpreis

262,00 €

zzgl. 19% MwSt.

Details

Uhrenthermostat

Heizen/Kühlen, 2- u. 4-Leiter, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, 1 W, Unterputz, Schutzklasse II, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, Typ 30256
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch, 5 TOP, Ultra oder Ultra Allround Lufterhitzer, 5 Venkon Fan Coils, 5 KaCool D AF, KaCool W oder KaDeck Fan Coils

Artikel-Nr.: 196000030256

Listenpreis

416,00 €

zzgl. 19% MwSt.

Details

Drehzahlsteller

stufenloser Ventilatorbetrieb 0-100 % voreinstellbar, Ein/Aus über Raumthermostat, Aufputz-Montage Schutzart IP 54, Unterputz-Montage Schutzart IP 44, 230 V AC, 0-100%, Aufputz, Schutzart IP 54, Farbe ähnlich RAL 9010 reinweiß, aus Kunststoff, Typ 30510

Passend für: EC-Geräte elektromechanisch, 2 ProtecTor Luftschleier, 5 UniLine oder Tandem Luftschleier, 10 TOP oder Ultra Lufterhitzer, 10 Venkon Fan Coils, 2 KaCool D AF oder KaCool W AC Fan Coils

Artikel-Nr.: 196000030510

Listenpreis

217,00 €

zzgl. 19% MwSt.

Details

Elektronischer Drehzahlsteller

Microprozessorgesteuerte Regelung mit integrierter Digitalschaltuhr, mit Tag-, Nacht-, Wochenprogramm, stufenloser Ventilatorbetrieb 0 bis 100 %, wahlweise manuell oder automatisch, 0-10 VDC, Umluft, 230 V AC, Schutzklasse I, Schutzart IP 40, inkl. Fühler IP 66, Typ 30515

Passend für: EC-Geräte elektromechanisch, 10 TIP, TOP oder Ultra Lufterhitzer, 10 Venkon Fan Coils, 5 KaCool D AF oder KaCool W Fan Coils

Artikel-Nr.: 196000030515

Listenpreis

633,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148941

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148941

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148942

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148942

Listenpreis

433,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9010 reinweiß, Typ 148943

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148943

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Klimaregler

Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits Auf/Zu, stetige Drehzahlansteuerung, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 230 V AC, Auf/Zu, Aufputz, Schutzart IP 30, Temperatureinstellbereich 0 - 50 °C, Farbe ähnlich RAL 9004 signalschwarz, Typ 148944

Passend für: EC-Geräte elektromechanisch, 4 Katherm HK Unterflurkonvektoren, 4 KaCool D AF, KaCool W, Venkon oder KaDeck Fan Coils, 4 Ultra Allround Lufterhitzer

Artikel-Nr.: 196000148944

Listenpreis

463,00 €

zzgl. 19% MwSt.

Details

Thermostate

Industriethermostat

mit Sollwerteinstellung mit Werkzeug, mit Sollwerteinstellung mit Werkzeug, Schutzklasse I, Schutzart IP 54, Temperatureinstellbereich 5 - 30 °C, Typ 30058

Passend für: ProtecTor Luftschleier, Lufterhitzer

Artikel-Nr.: 196000030058

Listenpreis

162,00 €

zzgl. 19% MwSt.

Details

Industriethermostat

mit Sollwerteinstellung mittels Drehknopf, mit Sollwerteinstellung mittels Drehknopf, Schutzklasse I, Schutzart IP 54, Temperatureinstellbereich 40 °C, Typ 30059

Passend für: ProtecTor Luftschleier, Lufterhitzer

Artikel-Nr.: 196000030059

Listenpreis

162,00 €

zzgl. 19% MwSt.

Details

Ventilkits

2-Wege-Ventil

als Durchgangsventilunterteil, Anschluss 1 Zoll, KVS-Wert 3,3 m³/h, Typ 31911

Passend für: alle Lufterhitzer

Artikel-Nr.: 153000031911

Listenpreis

97,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

zur automatischen Durchfluss- und Temperaturregelung, Anschluss 1 Zoll, KVS-Wert 3,1 m³/h, Typ 31950

Passend für: Baugröße 4 - 5, TOP oder Ultra Lufterhitzer, min. Durchflussmenge 250 l/h, max. Durchflussmenge 1800 l/h, DN 20

Artikel-Nr.: 153000031950

Listenpreis

187,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

zur automatischen Durchfluss- und Temperaturregelung, Anschluss 1 Zoll, KVS-Wert 4,1 m³/h, Typ 31951

Passend für: Baugröße 4 - 6, TOP oder Ultra Lufterhitzer, min. Durchflussmenge 400 l/h, max. Durchflussmenge 2500 l/h, DN 25

Artikel-Nr.: 153000031951

Listenpreis

290,00 €

zzgl. 19% MwSt.

Details

Ventilstellantriebskits

Ventilstellantriebskit

Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 1,5m Anschlussleitung-AEH, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54, Kabellänge 0,12 m, beigestellt, aus Polyamid

Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil

Artikel-Nr.: 1960TS8P04050010B

Listenpreis

65,00 €

zzgl. 19% MwSt.

Details

Ventile

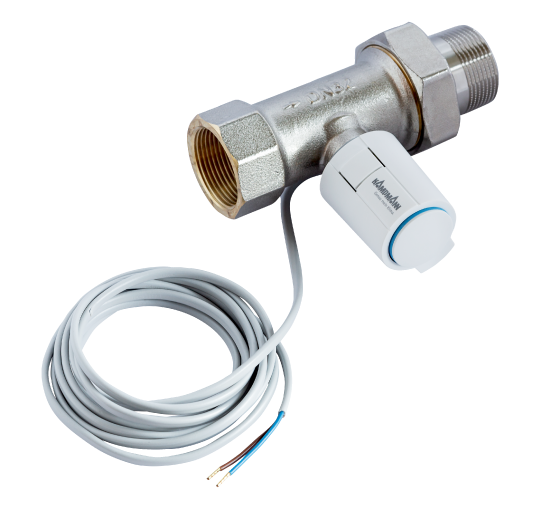

2-Wege-Ventil

als Durchgangsventilunterteil mit thermoelektrischem Stellantrieb 24 V AC/DC, 24 V AC/DC, Anschluss 1 Zoll KVS-Wert 3,3 m³/h, Max. Betriebsdruck 10 bar, Typ 30931
Nur in Verbindung mit KaControl-Regelung!

Artikel-Nr.: 196000030931

Listenpreis

162,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

24 V AC/DC, zur automatischen Durchfluss- und Temperaturregelung, Anschluss 1 Zoll KVS-Wert 3,1 m³/h, Max. Betriebsdruck 25 bar, Typ 30980

Passend für: Baugröße 4 - 5, TOP oder Ultra Lufterhitzer, min. Durchflussmenge 250 l/h, max. Durchflussmenge 1800 l/h, DN 20

Artikel-Nr.: 196000030980

Listenpreis

252,00 €

zzgl. 19% MwSt.

Details

Regulier-Absperrventil

24 V AC/DC, zur automatischen Durchfluss- und Temperaturregelung, Anschluss 1 Zoll KVS-Wert 4,1 m³/h, Max. Betriebsdruck 25 bar, Typ 30981

Passend für: Baugröße 4 - 6, TOP oder Ultra Lufterhitzer, min. Durchflussmenge 400 l/h, max. Durchflussmenge 2500 l/h, DN 25

Artikel-Nr.: 196000030981

Listenpreis

355,00 €

zzgl. 19% MwSt.

Details

Filter

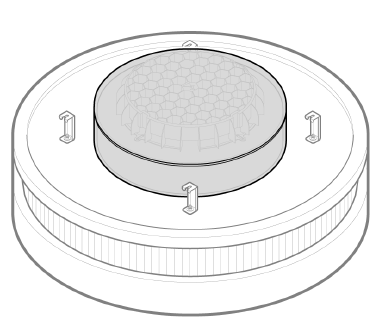

Filteraufsatz Umluft

für direkte Montage am Geräteansaug bei Umluftgeräten, Filter ISO Coarse 45% (G3)

Passend für: Baugröße 1 - 2

Artikel-Nr.: 354000070003

Listenpreis

104,00 €

zzgl. 19% MwSt.

Details

Anbauteile aus Stahl, verzinkt

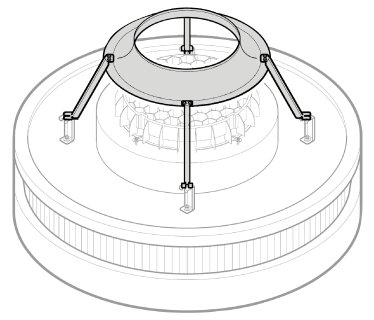

Primärluftstutzen

rund, für saugseitigen Anschluss vom Ultra Allround auf Primärluft-Rundrohr, sendzimir-verzinkt

Passend für: Baugröße 1 - 2

Artikel-Nr.: 354000070004

Listenpreis

157,00 €

zzgl. 19% MwSt.

Details

Weitere Farbtöne

Mehrpreis für RAL Standardfarbe

Preis je Gerät.

Passend für: Ultra Allround Lufterhitzer, teilverkleidet

Artikel-Nr.: 354007010011

Listenpreis

33,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für RAL-Farbe nach Wahl

Mindestmenge = 7 Geräte pro Auftrag und Farbe, Anzahl an Geräten unter der Mindestmenge müssen separat angefragt und kalkuliert werden.
Preis je Gerät.

Passend für: Ultra Allround Lufterhitzer, teilverkleidet

Artikel-Nr.: 354007010021

Listenpreis

147,00 €

zzgl. 19% MwSt.

Details

Mehrpreis für Farbwechsel

der Pulverbeschichtung auf die angebotene Farbvariante., Der Mehrpreis beinhaltet die Umstellung und Reinigung der Pulverbeschichtung auf die gewünschte Farbe und fällt einmalig je Projekt und Abrufauftrag an.

Passend für: Ultra Allround Lufterhitzer

Artikel-Nr.: 354007010010

Listenpreis

415,00 €

zzgl. 19% MwSt.

Details
