Unterflurkonvektoren
NEU!
Katherm HK P
Artikel-Nr.:
143612613135M1
Listenpreis
4.402,00 €
zzgl. 19% MwSt.
Übersicht
- Regelungssystem KaControl MC zur Bedienung über separates Touch Panel TP 2
- Raum-Gruppenregelung von bis zu zehn Geräten via werkseitigen CAN-Bus (bis zu 100m)
- Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
- Frei konfigurierbare Multifunktionseingänge die beispielsweise zur Erfassung von Temperaturen, Fensterkontakten, Präsenzmeldern, Kartenlesern usw. verwendet werden können
- Integrierter Webserver (WiFi oder LAN) für einfache Inbetriebnahme, Parametrierung, Trenddaten-Auswertung usw. via Laptop oder mobilem Endgerät

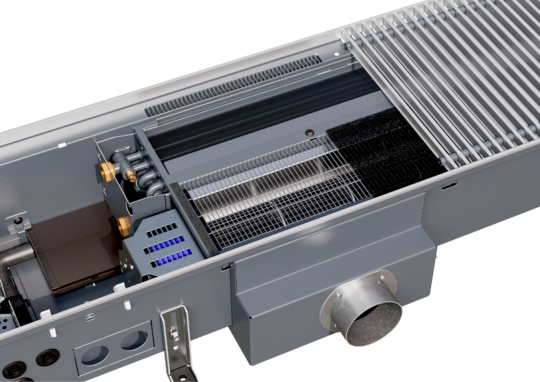

Katherm HK mit Primärlufteinbringung eignen sich hervorragend zur Einbringung von aufbereiteter Primärluft (Frischluft) in den Raum. Heizen, Kühlen und Luftzufuhr werden so optimal kombiniert. Es stehen hierfür zwei Primärluftmodulvarianten zur Auswahl: Frischlufteinbringung über Primärluftmodule mit Zuluftstutzen oder zur Lufteinbringung über Druckboden. Bei beiden Varianten tritt der Primärluftvolumenstrom mit geringer und turbulenzarmer Luftaustrittsgeschwindigkeit aus dem Kanal aus. Die zugeführte Luftmenge kann hierbei über Luftschieber bedarfsgerecht eingestellt werden.
Der Katherm HK P im neuen modularen parametrischen Design ist in drei Teile aufgebaut: Anschluss-, Leistungs- und Erweiterungsmodul. Durch den neuen parametrischen Ansatz in 100 mm-Schritten beim Leistungsmodul stehen rund 12.000 verschiedene Varianten für eine optimale Anpassung an die Platzverhältnisse der Fassende und Leistungsausschöpfung zur Verfügung.
Das Anschlussmodul beinhaltet die elektrische Anschluss- und Regelungsbox, den stufenlosen EC-Ventilatormotor, den wasserseitigen Wärmetauscheranschluss sowie den abwasserseitigen Kondensatanschluss mit optional wählbarer Kondensatpumpe. Auf Wunsch sind auch Ventilkits für den 2-Leiter und 4-Leiteranschluss erhältlich. Alle elektrischen Komponenten sind in der Elektroanschlussbox aufgelegt und verdrahtet. Das Anschlussmodul vereint somit alle Schnittstellen zu den Gewerken Elektro, Heizung und Abwasser auf einer Anschlussseite und gewährleistet eine einfache und zeitsparende Anschlussmontage.
Das neue Leistungsmodul steigert die Wärmetauscherleistung deutlich. Ein einziger leistungsstarker Antriebsmotor treibt über ein neu entwickeltes innovatives Kopplungssystem ein durchgehendes Band von Querstromventilatoren an. Diese Kaskadierung verhindert Leistungsverluste durch Leerräume und gewährleistet eine gleichmäßige Durchströmung über die gesamte Konvektorlänge. Der Einsatz weniger, aber stärkerer Motoren senkt nicht nur den Ressourcenverbrauch, sondern auch die Energiekosten und die Fehleranfälligkeit in Projekten. Somit bietet das System eine nachhaltige und leistungsfähige Alternative zu herkömmlichen Lösungen mit mehreren Einzelventilatoren.
Der neu konstruierte Katherm HK maximiert die Leistung bei minimaler Geräuschentwicklung durch eine optimierte Raumnutzung im Boden. Die Bauteile werden je nach Ausführung effizient angeordnet: Bei 4-Leiter-Systemen dient der rechte Kanalbereich dem zusätzlichen Ventilanschluss des Heizbetriebs, während bei 2-Leiter-Ausführungen der Bereich auf ein Minimum reduziert ist. Diese flexible Konstruktion ermöglicht eine maßgeschneiderte Anpassung an die örtlichen Gegebenheiten und gewährleistet eine optimale Nutzung jedes Zentimeters des Unterflurkonvektors.
Der Wärmetauscher verfügt über ein Anschluss-Innengewinde und ist mit einer Verdrehsicherung gesichert, die gleichzeitig auch als Spritzschutz bei der Entlüftung dient. Wir bieten eine große Auswahl über voreinstellbare Auf/Zu-Ventilkits bis hin zu differenzdruckunabhängigen Ventilkits für geringere bis große Wasserdurchflussmengen mit Wellrohren an. Alle Varianten können zeitsparend im Werk vorgerüstet werden, vor Ort ist dann lediglich eine Pressverbindung auf dem Kupfer-Endstück des Wellrohres nötig.
Jeder Katherm HK P verfügt über eine integrierte Kondensatwanne für eine sichere Kondensatabführung im Kühlbetrieb. Die Ableitung erfolgt entweder durch natürliches Gefälle oder mittels einer optionalen Kondensatpumpe, die beigestellt oder werksseitig montiert werden kann. Die einzelnen Bauteile der neuen Kondensatpumpe sind deutlich reduziert. Schwimmerschalter und Kondensatmotor finden sich im neuen Katherm HK P in einem kompakten Gehäuse wieder. Ausgeliefert wird mit einem neu konzipierten Anschlussbogen an die Kondensatwanne. Das spart Montagezeit und erleichtert die Installation von Abwasser und Elektrik. Die Kondensatpumpe passt sich stufenlos dem benötigten Leistungsbedarf an und ist extrem leise. Eine steckbare Spannungsversorgung und Störmeldung für eine einfache Wartung sind bereits vorinstalliert.
Die fertig verdrahtete Anschluss- und Regelungsbox ist für einen schnellen und sicheren Elektroanschluss konzipiert. Ein integrierter Kabelkanal sorgt für eine saubere und sichere Kabelverlegung.
Leistungsdaten berechnen
Schallleistung Oktavspektrum
Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.
Oktave Spektrum
EPD Daten
Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze
| A | B | C | D | |
|---|---|---|---|---|
| GWP - Gesamt kg CO2 Äq. | 1,67E+02 | 1,20E+01 | 6,12E+00 | -7,04E+01 |
| GWP - Fossil kg CO2 Äq. | 1,70E+02 | 1,07E+01 | 6,12E+00 | -6,97E+01 |
| GWP - Biogen kg CO2 Äq. | -4,32E+00 | 1,25E+00 | 2,41E-03 | -3,39E-02 |
| GWP - Luluc kg CO2 Äq. | 7,44E-01 | 4,12E-02 | 3,00E-04 | -5,06E-01 |
| ODP kg CFC-11 Äq. | 9,54E-06 | 7,20E-07 | 1,20E-07 | -4,70E-06 |
| AP mol H+ Äq. | 1,78E+00 | 8,64E-02 | 2,49E-03 | -1,02E+00 |
| EP - Süßwasser kg P Äq. | 1,49E-01 | 7,34E-03 | 7,89E-05 | -8,47E-02 |
| EP - Salzwasser kg P Äq. | 1,99E-01 | 1,01E-02 | 8,43E-04 | -8,71E-02 |
| EP - Land mol N Äq. | 2,20E+00 | 1,19E-01 | 9,68E-03 | -1,01E+00 |
| POCP kg NMVOC | 6,51E-01 | 2,99E-02 | 2,13E-03 | -2,93E-01 |
| ADPE kg Sb Äq. | 2,56E-02 | 2,45E-03 | 1,90E-06 | -1,94E-02 |
| ADPF MJ | 2,13E+03 | 2,64E+02 | 6,23E+00 | -8,59E+02 |
| WDP m³ Welt-Äq. entzogen | 4,88E+01 | 1,70E+00 | 1,91E-01 | -1,51E+01 |
| GWP-GHG kg CO2 Äq. | 1,67E+02 | 1,06E+01 | 6,12E+00 | -6,78E+01 |
| PM Krankheitsfälle | 1,31E-05 | 3,11E-07 | 3,79E-08 | -5,30E-06 |
| IR kBq U-235 Äq. | 1,76E+01 | 8,72E+00 | 3,63E-02 | -7,43E+00 |
| ETP - FW CTUe | 1,07E+04 | 5,81E+02 | 2,55E+01 | -7,47E+03 |
| HTP - C CTUh | 9,96E-07 | 2,03E-08 | 8,08E-10 | -3,97E-07 |
| HTP - NC CTUh | 1,72E-05 | 8,42E-07 | 1,30E-08 | -1,17E-05 |
| SQP - | 1,44E+03 | 1,17E+02 | 8,87E+00 | -4,09E+02 |
| PERE MJ | 4,96E+02 | 4,89E+01 | 2,03E-01 | -1,65E+02 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 4,96E+02 | 4,89E+01 | 2,03E-01 | -1,65E+02 |
| PENRE MJ | 2,13E+03 | 2,64E+02 | 6,23E+00 | -8,59E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 2,13E+03 | 2,64E+02 | 6,23E+00 | -8,59E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 1,02E+00 | 1,07E-01 | 7,84E-03 | -4,77E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 8,54E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 2,59E+01 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 2,04E+00 | 0,00E+00 |
| EE (Elektrisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
