Unterflurkonvektoren
Katherm QK nano
Artikel-Nr.:
44217072222324
Listenpreis
1.454,00 €
zzgl. 19% MwSt.
Übersicht
- Alle werkseitig montierten Komponenten auf Klemmen verdrahtet
- Anschlussklemmleiste in kleinsten Abmessungen
- Komfortabler/platzsparender Anschlussbereich
- Versorgungspannung über bauseitige Netzteile
- Regelung über Kampmann Raumthermostate oder über bauseitige Regelungen
Durch den Eurokonus-Ventilanschluss ist eine schnelle und einfache Montage des Katherm QK nano auf der Baustelle möglich. Zusätzlich werden serienmäßig Montagehilfen und trittstabile Höhenverstellungen mitgeliefert, um die Montagezeit und damit die Kosten weiter zu reduzieren.
- Elektromechanisch 24 V
- Elektromechanisch 230 V inkl. Netzteil und Anschlussklemmblock, oder KaControl inkl. Netzteil Steuerplatine und Anschlussdose
- Für Ventile und Elektrobauteile
- Mit Abdeckblech als Sichtschutz und Schutz vor Verschmutzungen
- Verhindert Schäden am Konvektor beim Montieren der Ventile oder Anschlussverschraubungen
- Zum einfachen Befestigen des Bodenkanals
- Mit Gummiunterlage zur Schallentkopplung
Leistungsdaten berechnen
Schallleistung Oktavspektrum
Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.
Oktave Spektrum
EPD Daten
Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze
| A | B | C | D | |
|---|---|---|---|---|
| GWP - Gesamt kg CO2 Äq. | 3,50E+01 | 3,21E+00 | 2,13E+00 | -1,81E+01 |
| GWP - Fossil kg CO2 Äq. | 3,48E+01 | 3,19E+00 | 2,13E+00 | -1,79E+01 |
| GWP - Biogen kg CO2 Äq. | 6,01E-02 | 4,57E-03 | 2,69E-04 | -2,97E-02 |
| GWP - Luluc kg CO2 Äq. | 1,40E-01 | 1,86E-02 | 1,69E-04 | -9,84E-02 |
| ODP kg CFC-11 Äq. | 1,17E-06 | 1,40E-07 | 3,87E-08 | -4,57E-07 |
| AP mol H+ Äq. | 4,37E-01 | 3,39E-02 | 9,59E-04 | -2,80E-01 |
| EP - Süßwasser kg P Äq. | 3,71E-02 | 2,49E-03 | 4,37E-05 | -2,34E-02 |
| EP - Salzwasser kg P Äq. | 8,45E-02 | 7,64E-03 | 3,27E-04 | -2,35E-02 |
| EP - Land mol N Äq. | 5,08E-01 | 4,21E-02 | 3,34E-03 | -2,79E-01 |
| POCP kg NMVOC | 1,90E-01 | 1,23E-02 | 1,08E-03 | -1,11E-01 |
| ADPE kg Sb Äq. | 3,99E-03 | 3,52E-04 | 8,00E-07 | -2,88E-03 |
| ADPF MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| WDP m³ Welt-Äq. entzogen | 9,56E+00 | 5,38E-01 | 9,18E-02 | -4,05E+00 |
| GWP-GHG kg CO2 Äq. | 3,51E+01 | 3,22E+00 | 2,13E+00 | -1,81E+01 |
| PM Krankheitsfälle | 2,84E-06 | 1,29E-07 | 1,43E-08 | -1,46E-06 |
| IR kBq U-235 Äq. | 3,55E+00 | 2,34E+00 | 1,05E-02 | -1,47E+00 |
| ETP - FW CTUe | 6,76E+02 | 5,93E+01 | 1,64E+01 | -3,12E+02 |
| HTP - C CTUh | 1,77E-07 | 6,54E-09 | 3,50E-10 | -9,92E-08 |
| HTP - NC CTUh | 4,35E-06 | 3,61E-07 | 3,95E-09 | -3,04E-06 |
| SQP - | 3,05E+02 | 4,03E+01 | 2,29E+00 | -9,33E+01 |
| PERE MJ | 8,00E+01 | 1,66E+01 | 1,30E-01 | -3,53E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 8,00E+01 | 1,66E+01 | 1,30E-01 | -3,53E+01 |
| PENRE MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 4,55E+02 | 7,33E+01 | 2,26E+00 | -2,19E+02 |
| SM kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 3,50E-01 | 3,94E-02 | 2,36E-03 | -1,40E-01 |
| HWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 2,23E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 0,00E+00 | 0,00E+00 | 6,84E+00 | 0,00E+00 |
| MER kg | 0,00E+00 | 0,00E+00 | 8,15E-01 | 0,00E+00 |
| EE (Elektrisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Zubehör
Regelungszubehör elektromechanisch 24 V
Uhrenthermostat
Heizen/Kühlen, 2- u. 4-Leiter, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Umschaltung Heizen/Kühlen durch externen potentialfreien Kontakt (Kleinspannung), 24 V Stellantrieb, Auf/Zu, 1 W, Unterputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, Typ 30456
Nur in Verbindung mit Ventile/Ventilkits!
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922
Passend für: EC-Geräte elektromechanisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK oder Katherm QK nano Unterflurkonvektoren, 5 PowerKon nano Konvektoren
Nur in Verbindung mit Ventile/Ventilkits!
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922
Passend für: EC-Geräte elektromechanisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK oder Katherm QK nano Unterflurkonvektoren, 5 PowerKon nano Konvektoren
Artikel-Nr.:
196000030456
Listenpreis
410,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Netzteil
für externe Montage außerhalb des Unterflurkonvektors, 85 - 264 V AC, 24 V DC, 36 W, auf Hutschiene, Schutzklasse II
Passend für: EC-Geräte elektromechanisch 24 V, 1 Katherm QK Unterflurkonvektoren, 3 Katherm QK nano Unterflurkonvektoren, 3 PowerKon nano Konvektoren
Passend für: EC-Geräte elektromechanisch 24 V, 1 Katherm QK Unterflurkonvektoren, 3 Katherm QK nano Unterflurkonvektoren, 3 PowerKon nano Konvektoren
Artikel-Nr.:
196901335152
Listenpreis
56,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Netzteil
für externe Montage außerhalb des Unterflurkonvektors, 86 - 264 V AC, 24 V DC, 47 Hz, 60 W, auf Hutschiene, Schutzklasse II
Passend für: EC-Geräte elektromechanisch 24 V, 2 Katherm QK Unterflurkonvektoren, 5 Katherm QK nano Unterflurkonvektoren, 6 PowerKon nano Konvektoren
Passend für: EC-Geräte elektromechanisch 24 V, 2 Katherm QK Unterflurkonvektoren, 5 Katherm QK nano Unterflurkonvektoren, 6 PowerKon nano Konvektoren
Artikel-Nr.:
196901338401
Listenpreis
74,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Netzteil
für externe Montage außerhalb des Unterflurkonvektors, 86 - 264 V AC, 24 V DC, 47 Hz, 92 W, auf Hutschiene, Schutzklasse II
Passend für: EC-Geräte elektromechanisch 24 V, 4 Katherm QK Unterflurkonvektoren, 7 Katherm QK nano Unterflurkonvektoren, 10 PowerKon nano Konvektoren
Passend für: EC-Geräte elektromechanisch 24 V, 4 Katherm QK Unterflurkonvektoren, 7 Katherm QK nano Unterflurkonvektoren, 10 PowerKon nano Konvektoren
Artikel-Nr.:
196901338402
Listenpreis
106,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventilkits

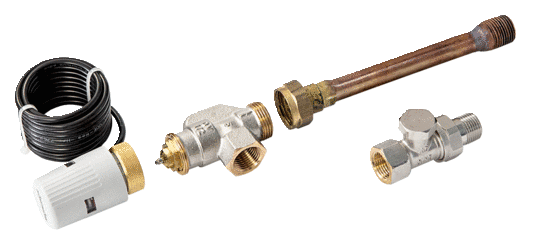

Ventilkit
2-Leiter, mit voreinstellbares Ventilunterteil, absperrbare Rücklaufverschraubung und passendes Distanzstück, Stellantrieb 24 V, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar
Passend für: Katherm QK nano, DN 15
Passend für: Katherm QK nano, DN 15
Artikel-Nr.:
194000442100
Listenpreis
156,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventilstellantriebskits
Ventilstellantriebskit
Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54, Kabellänge 0,12 m, beigestellt, aus Polyamid
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Artikel-Nr.:
1960TS0P04050010B
Listenpreis
65,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventilstellantriebskit
Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 0,5m Anschlussleitung-AEH, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54, Kabellänge 0,12 m, werksseitig montiert, aus Polyamid
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Artikel-Nr.:
1960TS0P04050010M
Listenpreis
65,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Anschlusszubehör

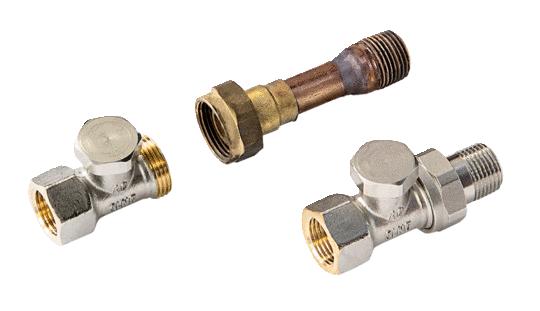

Anschlussgarnitur
mit zwei absperrbare Rücklaufverschraubungen und passendes Distanzstück, zur Verwendung des Katherm QK nano bei zentralem Heizkreisverteiler
Passend für: Katherm QK nano
Passend für: Katherm QK nano
Artikel-Nr.:
194000442101
Listenpreis
75,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventile und Rücklaufverschraubungen
Ventilunterteil
Axialform, voreinstellbar, Anschluss 1/2 Zoll KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar
Passend für: Katherm NK 137/182 (Kanalhöhen 92 mm und 120 mm), Katherm HK, DN 15
Passend für: Katherm NK 137/182 (Kanalhöhen 92 mm und 120 mm), Katherm HK, DN 15
Artikel-Nr.:
194000346911
Listenpreis
39,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Montageabdeckungen
Montageabdeckung
aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfd. m
Passend für: Katherm QK nano
Preis per lfd. m
Passend für: Katherm QK nano
Artikel-Nr.:
194000101916
Listenpreis
15,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Downloads
Konformitätserklärungen/Urkunden/Zertifikate
Recycling-Zertifikat
PDF
(143 kB)
Zertifikat ISO 50001:2018
PDF
(133 kB)
Zertifikat ISO 9001:2008
PDF
(116 kB)
Herstellererklärung VDI 6022 Katherm QK/Katherm QK nano
PDF
(106 kB)
EU-Konformitätserklärung Katherm Unterflurkonvektoren
PDF
(457 kB)
Digitale EPD-Datenbank Katherm QK nano
DGNB-Registrierung Katherm QK nano
EPD Katherm QK nano
PDF
(9,3 MB)
Produktübergreifende Informationen
Produktübersicht
PDF
(16,1 MB)
Unterflursysteme für ein behagliches Raumklima
PDF
(3,1 MB)
Informationsblatt DIN EN 16430 für Unterflurkonvektoren
PDF
(360 kB)
Anleitungen
KaControl MC - Multi Connect Klimaregelung
PDF
(34,1 MB)
Katherm QK nano Unterflurkonvektoren
PDF
(9,5 MB)
Katherm QK nano mit KaControl-Regelung
PDF
(3,9 MB)
Technische Kataloge
KaControl MC - Multi Connect Klimaregelung
PDF
(2,6 MB)
Katherm QK, QK nano Unterflurkonvektoren
PDF
(13,3 MB)
BIM-Daten
BIM-Daten Kampmann Group
VDI-/BDH-Datensatz
VDI 3805 Datensatz Teil 6
ZIP
(232 kB)
BDH-Datensatz
ZIP
(8 kB)
Verlegepläne
Katherm QK nano, Regelungsvariante elektromechanisch 24V
PDF
(698 kB)
CAD-Zeichnungen
Katherm QK nano, Kanallänge 1400 mm, Regelung 24 V, Schnitte, Ansichten
PDF
(114 kB)
Katherm QK nano, Kanallänge 1400 mm, Regelung 24 V, Schnitte, Ansichten
DWG
(356 kB)
Katherm QK nano, Kanallänge 1400 mm, Regelung 24 V, Schnitte, Ansichten
DXF
(1,4 MB)
