Katherm QK
Übersicht
- Regelungssystem KaControl zur Bedienung über separates Raumbediengerät, externer Ansteuerung über 0-10V Signal oder über Gebäudeautomationssysteme wie KNX, Modbus, BACnet (zusätzliches Zubehör Steckkarte erforderlich)
- Raum-Gruppenregelung von bis zu sechs Geräten bzw. bis zu 30 Geräten über zusätzlich erforderliche CanBus-Karten
- Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
- Anschlussmöglichkeiten z.B. externer Raumfühler, Fensterkontakt etc.
- Individuell parametrierbar zur optimalen Anpassung an die Gegebenheiten vor Ort
Die Regelungsvariante KaControl bietet bei einer externen Ansteuerung durch ein bauseitiges 0-10V Signal die Möglichkeit, den Datenpunkt der Ventilsteuerung einzusparen. Die Logik zur Ventil- und Drehzahlregelung der Ventilatorern erfolgt aus der KaControl Regelung. Bei der bauseitigen 0-10V Steuerung ist die Abweichung der Signalpunkte zum Auslegungsprogramm zu beachten.
Angaben Auslegungsprogramm: 2V 4V 6V 8V 10V
Extern 0-10V auf KaControl: 4,3V 5,5V 6,8V 7,8V 10V
- Für schnellen Anschluss
- Spart Montagezeit
- Ventile optional (Zubehör)
- Für einen schnellen und sicheren Elektroanschluss
- Spart Montagezeit
- Für Regelungsvarianten: KaControl, -C1 und elektromechanisch 230 V, -00
- Inkl. Netzteil 230/24 V
- Kopfstück abnehmbar zur einfachen Kopplung von Kanälen
- Als Sichtschutz und Schutz vor Verschmutzungen
- Aus bewährter Kombination Kuper/Aluminium
- Optimiert für Luftdurchströmung und Wärmeabgabe
- Grafit-grau beschichtet
Über das Katherm Zuluftmodul (Länge 400 mm) kann die aufbereitete Zuluft in die Räume geleitet werden.
Leistungsdaten berechnen
Wirkungskategorie | A | B | C | D |
---|---|---|---|---|
GWP - Fossil | kg CO₂ Äq. | 1.36E+02 | 9.82E+00 | 4.47E+00 | -5.30E+01 |
GWP - Biogen | kg CO₂ Äq. | -2.93E+00 | 1.06E+00 | 1.79E-03 | -4.05E-02 |
GWP - Luluc | kg CO₂ Äq. | 1.73E+00 | 5.36E-02 | 2.32E-04 | -4.39E-01 |
GWP - Gesamt | kg CO₂ Äq. | 1.34E+02 | 1.09E+01 | 4.47E+00 | -5.35E+01 |
ODP | kg CFC-11 Äq. | 1.16E-05 | 6.91E-07 | 9.22E-08 | -3.72E-06 |
AP | mol H+ Äq. | 1.28E+00 | 7.84E-02 | 1.87E-03 | -6.42E-01 |
EP - Süßwasser | kg P Äq. | 1.10E-01 | 5.45E-03 | 6.03E-05 | -5.44E-02 |
EP - Salzwasser | kg N Äq. | 2.58E-01 | 2.09E-02 | 6.36E-04 | -5.99E-02 |
EP - Land | mol N Äq. | 1.55E+00 | 1.10E-01 | 6.68E-03 | -6.84E-01 |
POCP | kg NMVOC | 4.60E-01 | 2.65E-02 | 1.60E-03 | -2.03E-01 |
ADPE | kg Sb Äq. | 1.45E-02 | 1.17E-03 | 1.47E-06 | -1.03E-02 |
ADPF | MJ | 1.86E+03 | 2.37E+02 | 4.65E+00 | -6.62E+02 |
WDP | m³ Welt-Äq. entzogen | 3.22E+01 | 1.65E+00 | 1.41E-01 | -9.33E+00 |
PM | Krankheitsfälle | 9.68E-06 | 3.02E-07 | 2.88E-08 | -3.83E-06 |
IR | kBq U-235 Äq. | 2.44E+01 | 7.91E+00 | 2.72E-02 | -6.13E+00 |
ETP - FW | CTUe | 7.74E+03 | 5.53E+02 | 1.94E+01 | -4.52E+03 |
HTP - C | CTUh | 6.09E-07 | 1.72E-08 | 7.13E-10 | -2.78E-07 |
HTP - NC | CTUh | 1.17E-05 | 7.31E-07 | 1.02E-08 | -6.97E-06 |
SQP | - | 9.91E+02 | 1.16E+02 | 6.60E+00 | -2.58E+02 |
PERE | MJ | 5.30E+02 | 4.52E+01 | 1.58E-01 | -1.34E+02 |
PERM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
PERT | MJ | 5.30E+02 | 4.52E+01 | 1.58E-01 | -1.34E+02 |
PENRE | MJ | 1.86E+03 | 2.37E+02 | 4.65E+00 | -6.62E+02 |
PENRM | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
PENRT | MJ | 1.86E+03 | 2.37E+02 | 4.65E+00 | -6.62E+02 |
SM | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
RSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
NRSF | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
FW | m³ | 9.19E-01 | 1.05E-01 | 4.50E-03 | -3.30E-01 |
HWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
NHWD | kg | 6.37E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
RWD | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
CRU | kg | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
MFR | kg | 0.00E+00 | 0.00E+00 | 1.94E+01 | 0.00E+00 |
MER | kg | 0.00E+00 | 0.00E+00 | 1.58E+00 | 0.00E+00 |
EE (Elektrisch) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
EE (Thermisch) | MJ | 0.00E+00 | 0.00E+00 | 0.00E+00 | 0.00E+00 |
*GWP-GHG | kg CO₂ Äq. | 1.33E+02 | 9.75E+00 | 4.47E+00 | -5.15E+01 |
Produkt wurde hinzugefügt
Merkliste ansehenZubehör

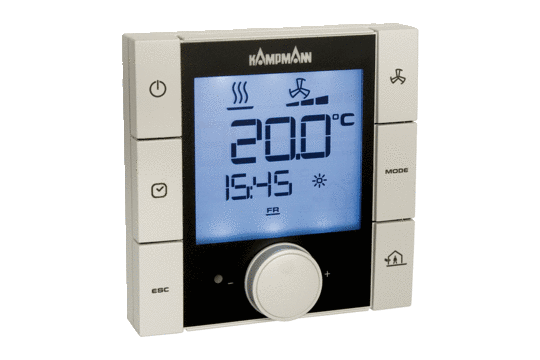

KaController
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt

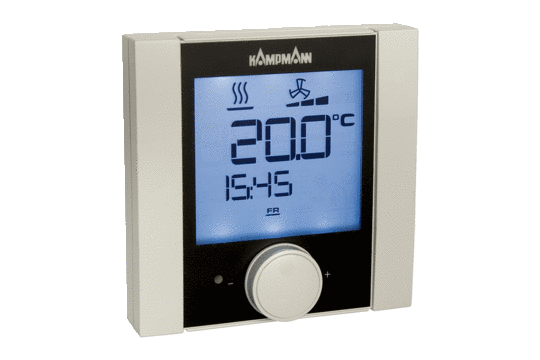

Merkliste ansehenKaController
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt
Merkliste ansehenKaController
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt
Merkliste ansehenRaumtemperaturfühler
Ist der KaController-Montageort für eine Temperaturmessung geeignet? - Wenn dieser nicht geeignet sein sollte, z. B. hinter einer Gardine, dann ist ein KaControl Raumtemperaturfühler pro Gruppe zu wählen! Auch als Alternative zum Temperaturfühler im Klimaregler!
Passend für: alle Geräte mit Regelung KaControl -C1 und Klimaregler Art.-Nr. 19600014894*
Produkt wurde hinzugefügt

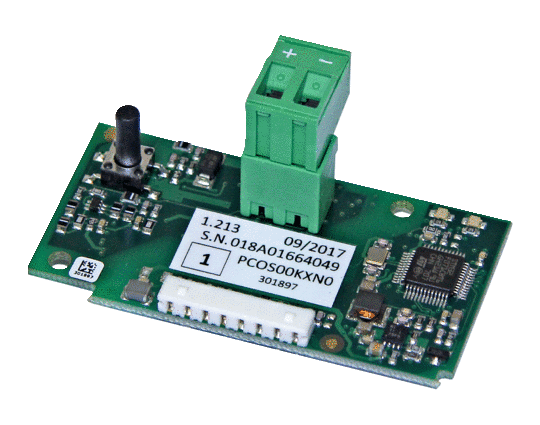

Merkliste ansehenSerielle KNX-Karte
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt

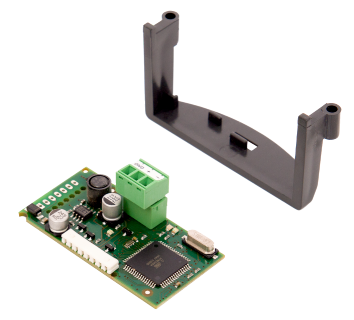

Merkliste ansehenSerielle CANbus-Karte
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt

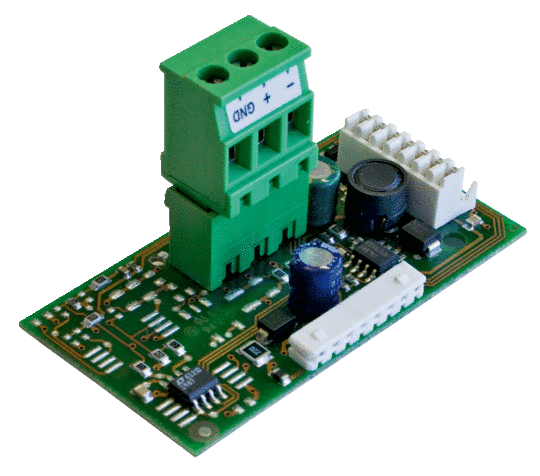

Merkliste ansehenSerielle Modbus-Karte
Je Gerät notwendig für Aufschaltung auf KaControl-Tableaus oder bauseitige Modbus-Netzwerke.
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.
Passend für: alle Geräte mit Regelungsvariante KaControl -C1
Produkt wurde hinzugefügt
Merkliste ansehenVentilkit
Produkt wurde hinzugefügt
Merkliste ansehenVentilunterteil
Passend für: Katherm NK 182 (Kanalhöhen 150 mm und 200 mm), Katherm NK 232/300/380 (alle Kanalhöhen), DN 15
Produkt wurde hinzugefügt
Merkliste ansehenVoreinstellschlüssel
Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur
Produkt wurde hinzugefügt
Merkliste ansehenAbsperrbare Rücklaufverschraubung
Produkt wurde hinzugefügt
Merkliste ansehenThermoelektrischer Stellantrieb
Passend für: Katherm in der Regelungsvariante KaControl -C1 und Uhrenthermostat Typ 30456
Produkt wurde hinzugefügt
Merkliste ansehenGehrungsecke
Passend für: Baubreite 190 mm
Produkt wurde hinzugefügt
Merkliste ansehenGehrungsecke
Passend für: Baubreite 190 mm
Produkt wurde hinzugefügt
Merkliste ansehenGehrungsecke
Passend für: Baubreite 190 mm
Produkt wurde hinzugefügt
Merkliste ansehenGehrungsecke
Passend für: Baubreite 190 mm
Produkt wurde hinzugefügt
Merkliste ansehenMontageabdeckung
Preis per lfd. m
Passend für: Baubreite 190 mm
Produkt wurde hinzugefügt
